Name: THIẾT BỊ ĐO HÀM LƯỢNG SƯƠNG DẦU HIỆU VISATRON - ĐỨC
Brand: Thiết bị đo hàm lượng sương dầu
SKU: SP032
Availability: InStock
Rating: 4.4 (89 reviews)

THIẾT BỊ ĐO HÀM LƯỢNG SƯƠNG DẦU HIỆU VISATRON - ĐỨC

Lượt xem:
196
Giá tham khảo:
Liên hệ

Thiết bị cảm biến nồng độ sương dầu trong cácte máy chính tàu biển, Oil Mist Detector, hiệu Schaller- Visatron, Đức, dùng để đo và giám sát nồng độ hơi dầu trong các khoang cácte, giúp báo động và phòng chống hiện tượng nổ cácte (M/E crankcase explosion) và bảo vệ động cơ bằng cách giảm vòng quay hoặc dừng động cơ (Engine Slowdown or Shutdown).

Thiết bị cần được bảo dưỡng và lập báo cáo định kỳ sau 3 tháng, 6 tháng, 9 tháng, 12 tháng, 15 tháng, 18 tháng, 21 tháng, 24 tháng hoặc 5 năm theo quy trình bảo dưỡng của nhà sản xuất hoặc theo yêu cầu của Phần 2, Mục 10.7.3 - Thư viện câu hỏi SIRE 2.0 - OCIMF dành cho các tàu chở xăng dầu, hóa chất, khí LPG.

Vật tư thay thế sẵn có, dịch vụ bảo dưỡng và hiệu chuẩn định kỳ 24/7 (maintenance and calibration services).

Liên hệ: Zalo/WhatsApp/WeChat - 0913917925

Email: sales@saigones.vn

Website: www.saigones.vn

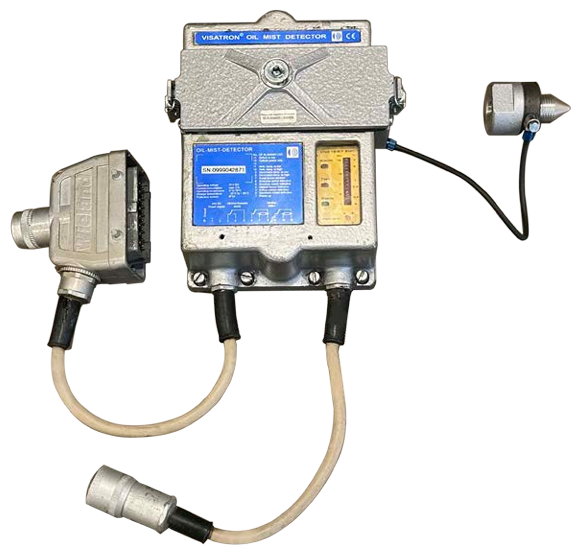

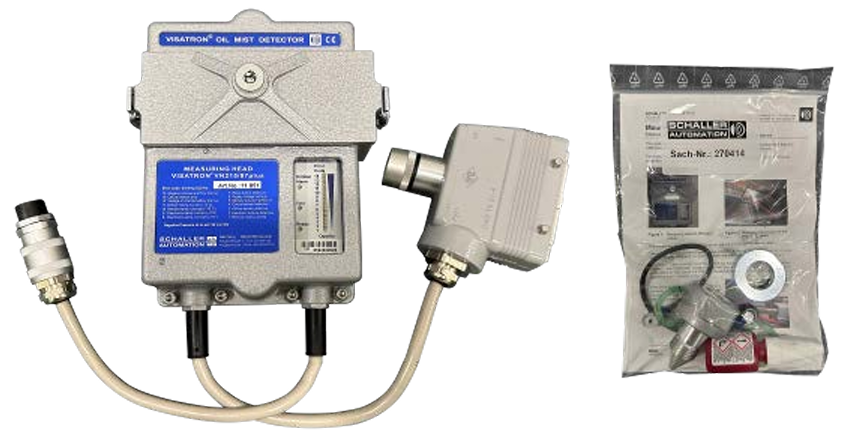

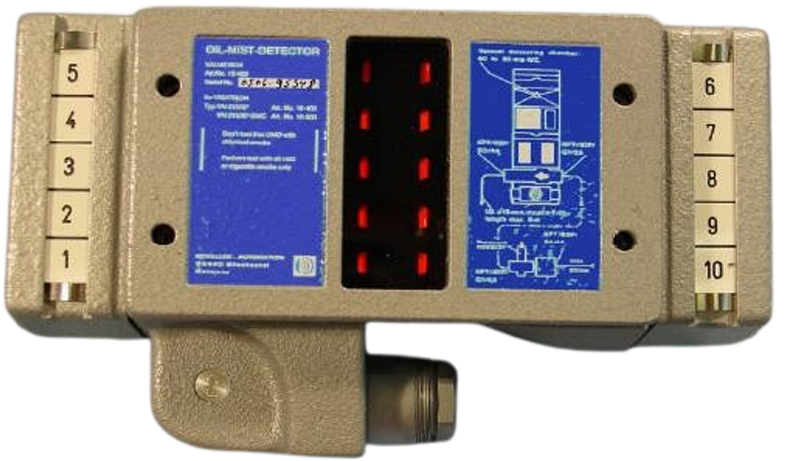

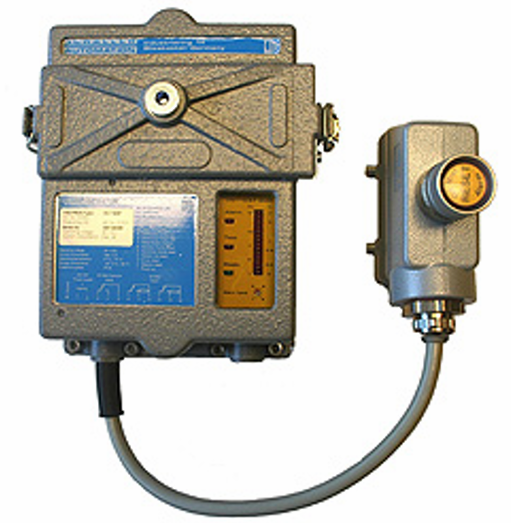

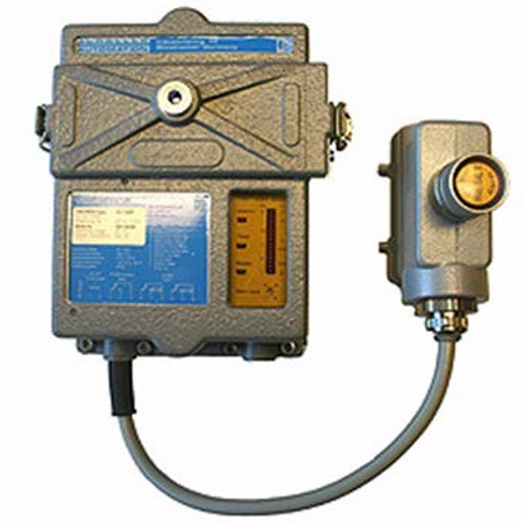

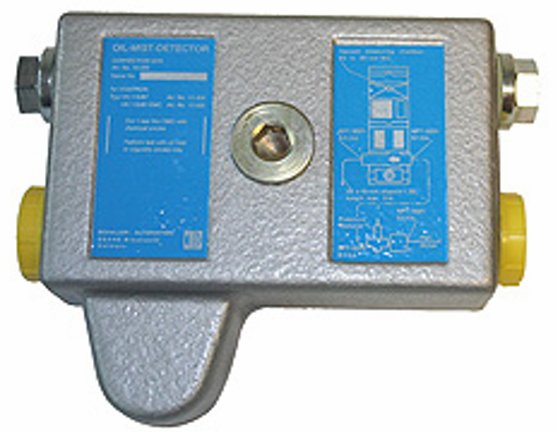

VISATRON OIL MIST DETECTOR

Hệ thống cảm biến hàm lượng sương dầu cacte VISATRON kiểu VN115 và VN116 có kết cấu lấy mẫu kiểu ống góp, được sử dụng để hút không khí từ các khoang cacte, trong khi đó, kiểu VN215 dùng hệ thống ống hút mẫu riêng cho từng khoang cácte.

VISATRON VN115

Thiết kế cơ bản, thích hợp cho việc giám sát động các cơ diesel 4 kỳ trung tốc và cao tốc, bố trí xi lanh một hàng thẳng đứng hoặc kiểu chữ V. Phát hiện hư hỏng thông qua hệ thống lấy mẫu kiểu ống góp, nhưng không xác định được điểm hư hỏng trong khoang cacte.

VISATRON VN116

Thiết kế với độ nhạy cao hơn, thích hợp cho việc giám sát động các cơ diesel 4 kỳ trung tốc và cao tốc, bố trí xY lanh một hàng thẳng đứng hoặc kiểu chữ V. Phát hiện hư hỏng thông qua hệ thống lấy mẫu ống kiểu ống góp, có hiển thị một nửa khoang cacte (dãy bên trái hoặc bên phải của vị trí đầu dò) tại đó có hư hỏng do quá nhiệt phát sinh. Hệ thống lấy mẫu kiểu ống góp giống như kiểu VN115, vì vậy loại VN116 có thể thay thế VN115 mà không cần phải sửa đổi hệ thống hút.

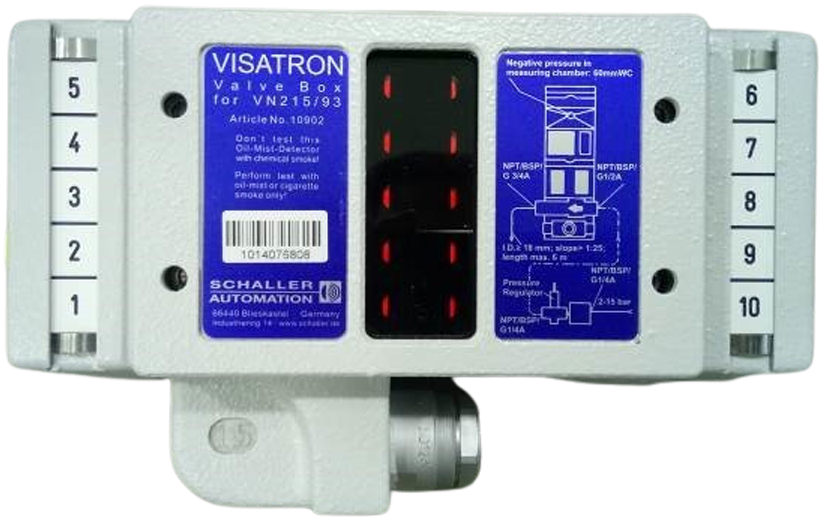

VISATRON VN215

Thiết kế với độ nhạy cao nhất, thích hợp cho việc giám sát động các cơ diesel 4 kỳ trung tốc và 2 kỳ thấp tốc. Xác định hư hỏng thông qua hệ thống ống mẫu riêng biệt ở từng khoang, có hiển thị khoang có hư hỏng do quá nhiệt.

SES CHUYÊN CUNG CẤP THIẾT BỊ , VẬT TƯ, LẮP ĐẶT, NÂNG CẤP HỆ THỐNG, SỬA CHỮA, BẢO DƯỠNG, THAY THẾ, HIỆU CHỈNH, CÀI ĐẶT THÔNG SỐ LÀM VIỆC... CHO DÒNG SẢN PHẨM THIẾT BỊ CẢM BIẾN HÀM LƯỢNG SƯƠNG DẦU CACTE MÁY CHÍNH HIỆU VISATRON (SCHALLER) - OIL MIST DETECTOR.

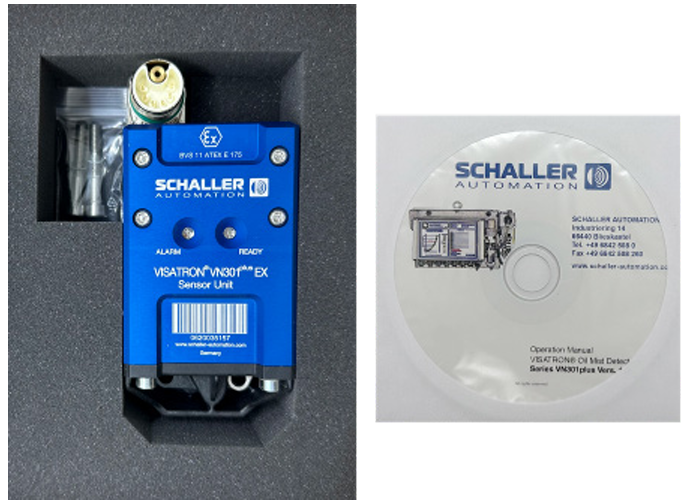

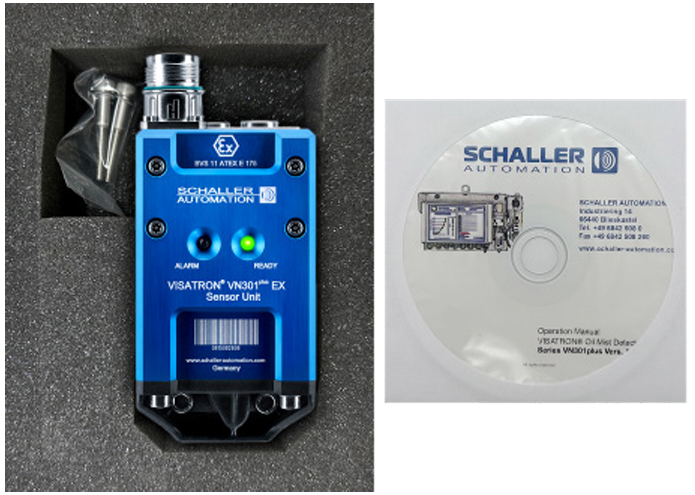

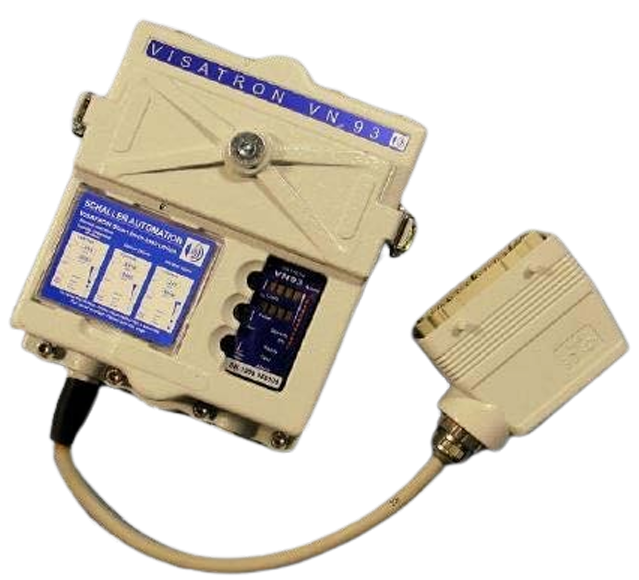

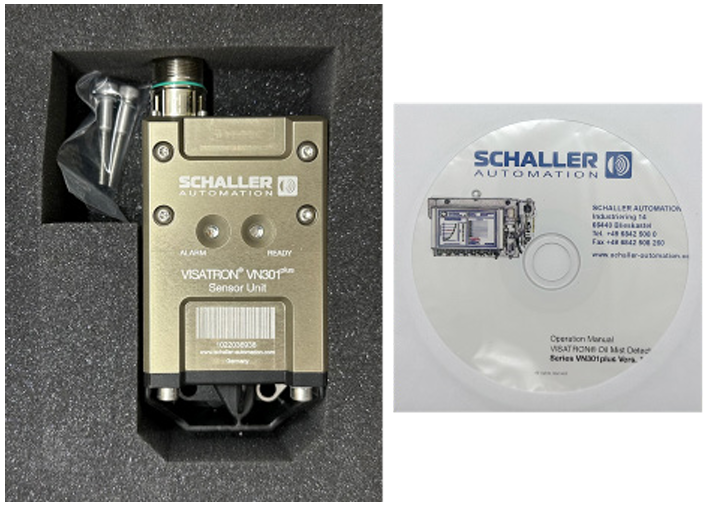

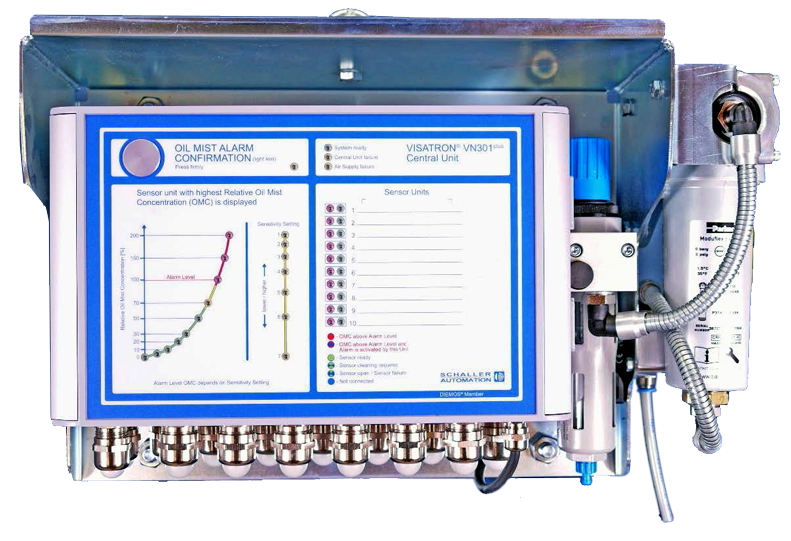

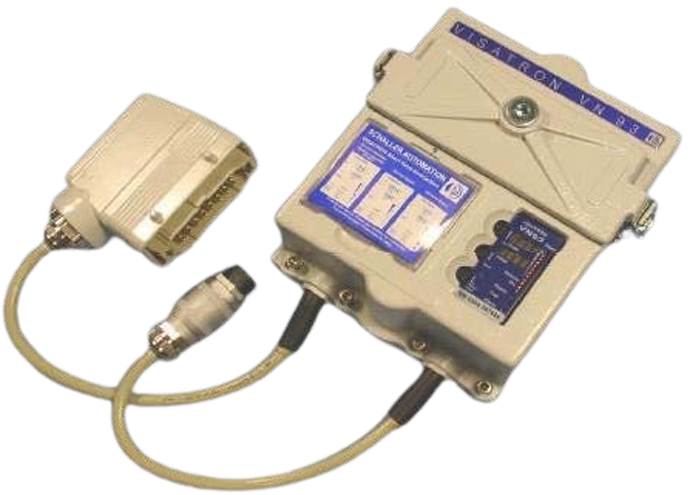

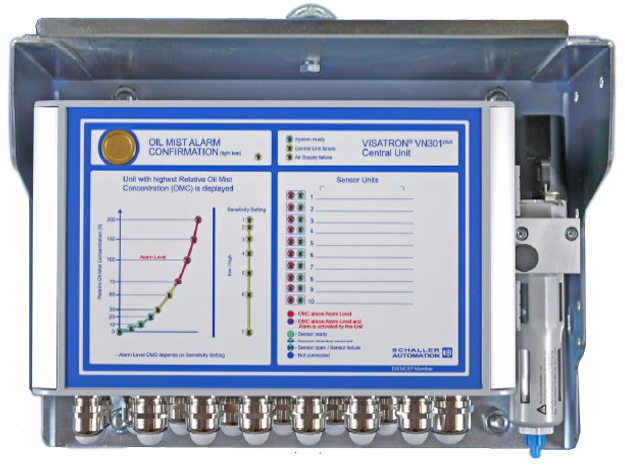

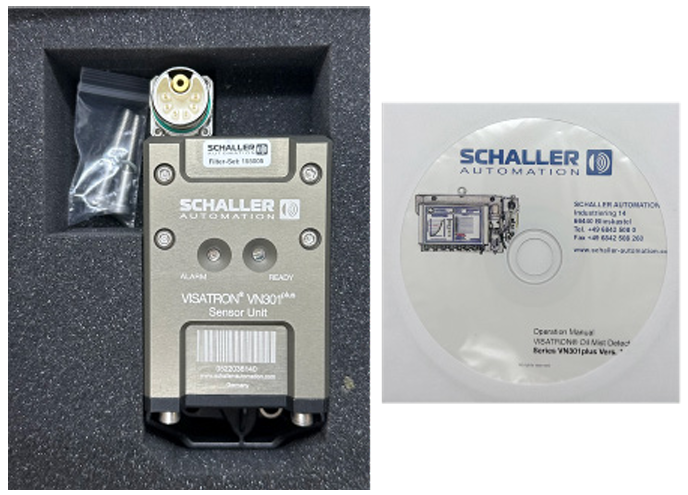

Thiết bị cảm biến hàm lượng sương dầu các te hiệu VISATRON (SCHALLER) đang được lắp và sử dụng phố biến cho các động cơ chính dưới tàu thủy như Wartsila, MTU, Nigata, Rolls-Royce, Yanmar... với các dòng model phổ biến là VN115/87, VN116/87, VN215/87, VN115/87EMC, VN116/87EMC, VN215/87EMC, VN115/87PLUS, VN116/87PLUS, VN215/87PLUS, VN115/93, VN116/93, VN215/93 và mới nhất hiện tại là VN2020 / VN2020EX và VN301PLUS / VN301PLUS EX. Thiết bị dùng để đo hàm lượng sương dầu ở các te máy chính, đưa ra các báo động khi hàm lượng sương dầu trong các te máy tăng cao, đưa tín hiệu giảm vòng quay hoặc dừng động cơ chính, giúp ngăn ngừa và bảo vệ động cơ không bị hiện tượng nổ các te máy.

FUNCTION DESCRIPTION:

Hệ thống cảm biến hàm lượng sương dầu VISATRON liên tục hút không khí từ các khoang cacte thông qua hệ thống hút. Độ chân không cần thiết được tạo ra thông qua một bơm phụt khí bên trong thiết bị, sử dụng không khí nén để truyền động bơm, do đó bơm làm việc độc lập với nguồn điện cấp cho thiết bị. Dòng khí mẫu được hút từ các khoang cacte, được dẫn qua một kênh quang học để đo độ đục. Độ đục của dòng khí mẫu được đo bằng sự hấp thụ ánh sáng hồng ngoại. % độ mờ đục được sử dụng làm đơn vị thứ nguyên của độ đục; 100% độ mờ đục nghĩa là hấp thụ toàn bộ, và 0% độ mờ đục nghĩa là không hấp thụ.

Sương dầu có thể gây nổ khi nồng độ xấp xỉ 50 mg sương dầu trong 1 lít không khí trở lên, tương ứng với độ mờ đục khoảng 40%. Độ nhạy, tức là độ mờ đục cần thiết để kích hoạt báo động, có thể được đặt ở 10 mức khác nhau trong tất cả các thiết bị.

All VISATRON® devices continuously draw the atmosphere from every compartment in the crankcase area through the suction system. The suction vacuum required is generated through a wear- free air jet pump in the device, fed with compressed air (drive air), and is consequently independent of the power supply. The sample flow, consisting of the sucked-in atmosphere of the crankcase compartment, is guided through an optical channel for measuring turbidity. The turbidity of the sample flow is measured by the absorption of infrared light.

% Opacity is used as the dimensional unit of the turbidity; 100% Opacity means total absorption, and 0% Opacity means no absorption. Oil mist becomes explosive from a concentration of approx. 50 mg of atomised oil in 1 litre of air and up, which corresponds to an opacity of approx. 40%. The sensitivity, i.e. the opacity that is required to trigger an alarm, can be set at 10 different levels in all devices.

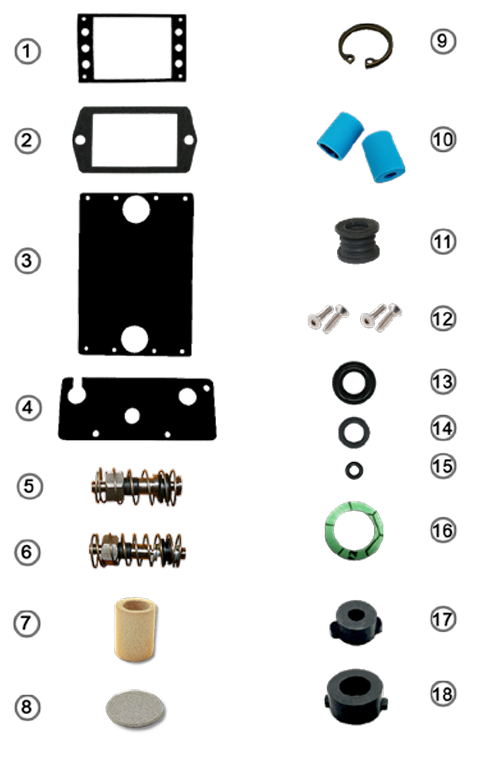

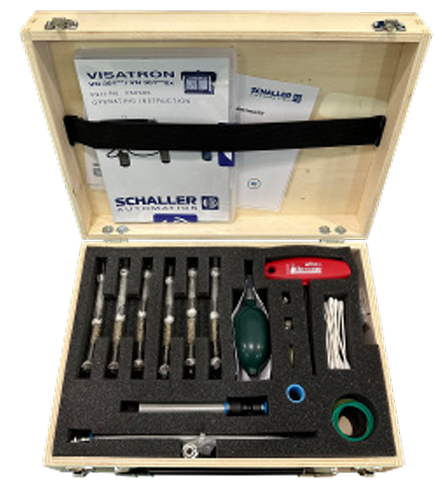

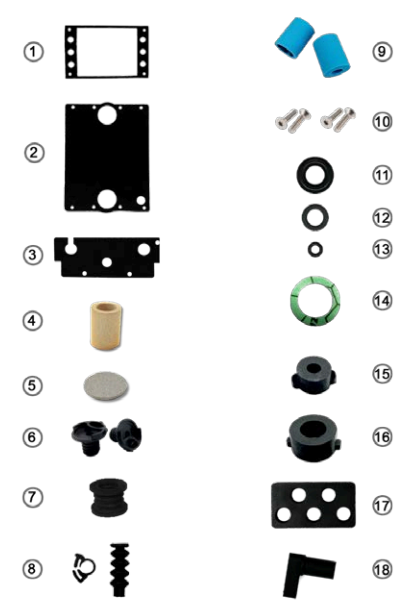

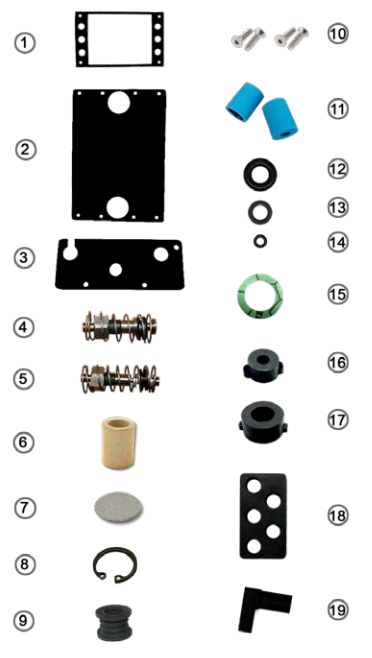

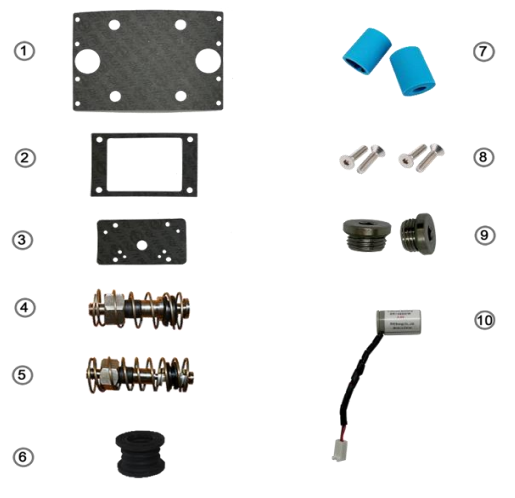

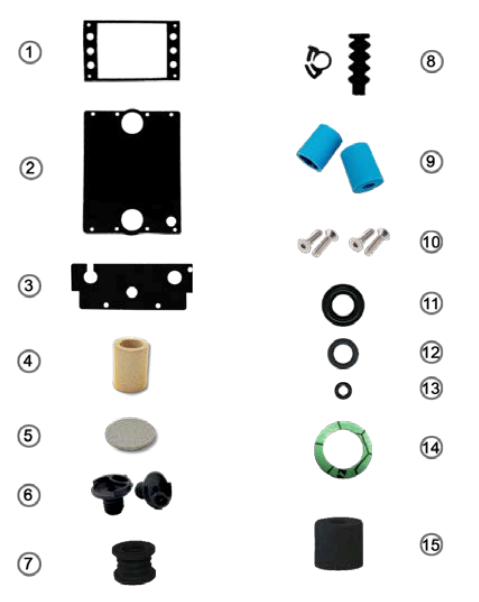

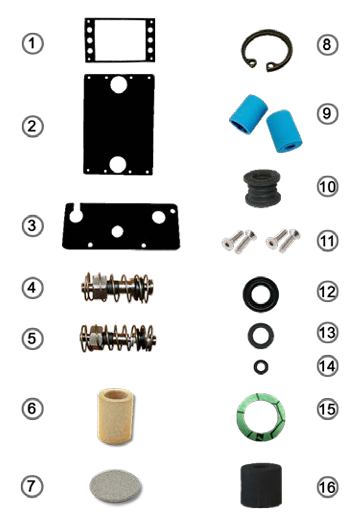

SERVICE KIT:

Item	Description	Quantity	Order
01	Gasket for measuring unit	1	330482
02	Gasket for valve box	1	330721

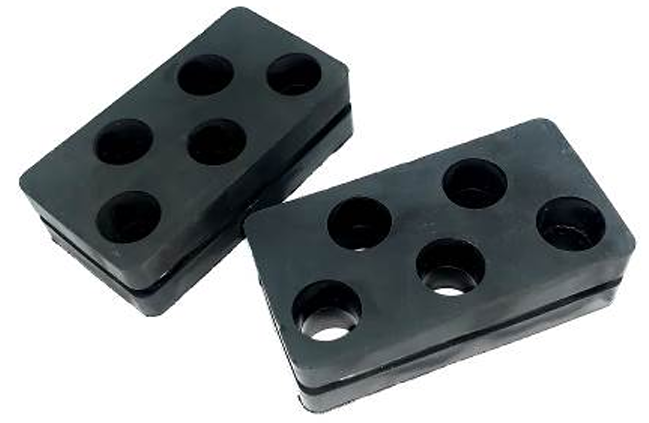

03	Suspension elements bottom	2	200211
04	Suspension elements top	2	200212
05	Scavenging air filters	2	365197
06	Air filter for pressure regulator unit	1	365206
07	Circlips for scavenging air filter	2	365198

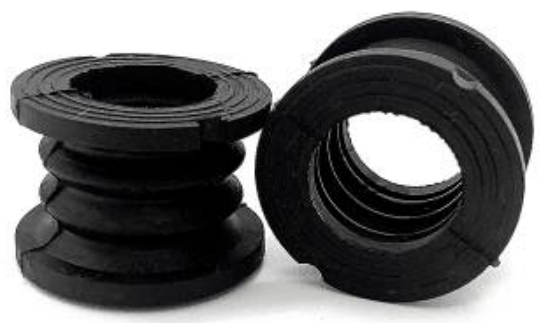

08	Flexible bellows of suction channels	2	365193
09	Screw for flange flexible bellows	4	480314
10	O-ring - pressure regulator unit	1	365208
11	Oring - screw throttle	1	365449
12	Oring	1	365954
13	Gasket to air-jet pump	3	330543
14	Oil return gasket	1	360136

KẾ HOẠCH BẢO DƯỠNG ĐỊNH KỲ:

Procedure / Interval	What to do

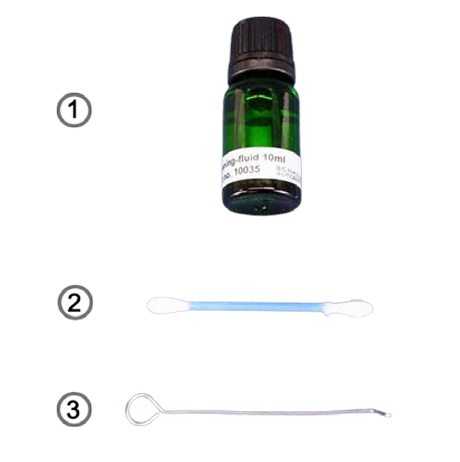

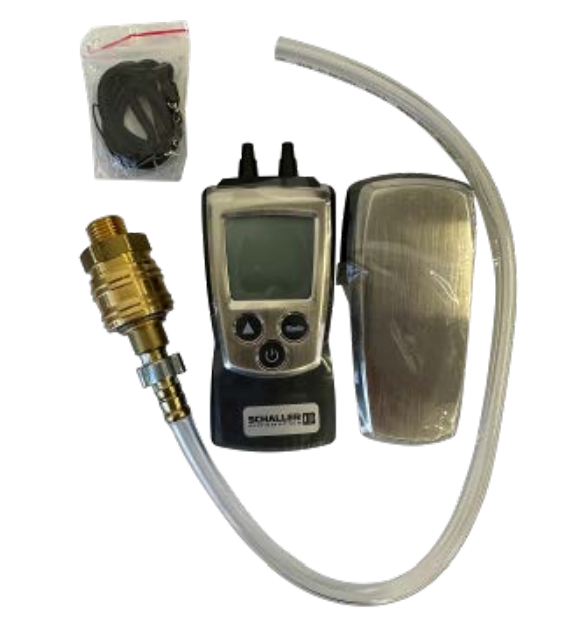

Procedure 1 / Every month	Check the negative pressure with u- tube manometer. Adjust if necessary! Setting level is 60,00 mmH2O! Replace the sintered bronze air filter/ fresh air filter (part no. 10042) in the measuring head. Clean the fresh air bores in the measuring head. Use the cleaning needle (part no. 10135) Clean both infra-red sensor glasses in the measuring head with cotton pins and technical alcohol.

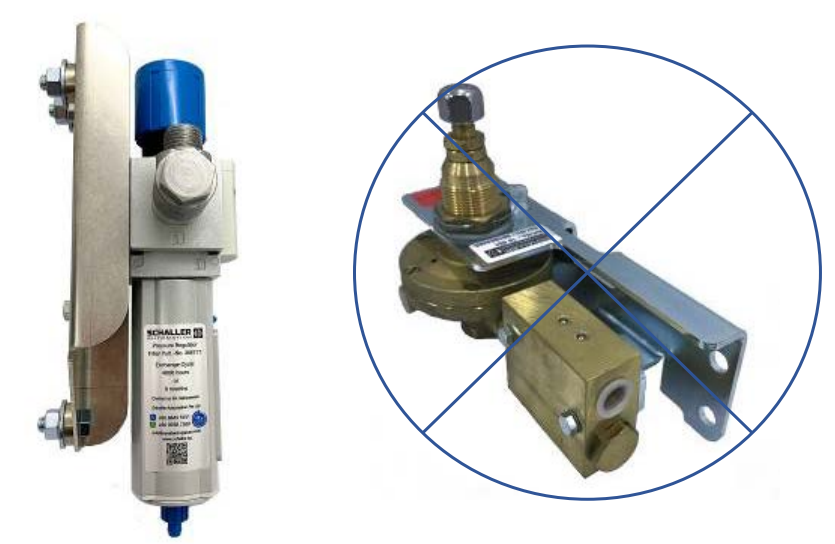

Procedure 2 / Every 4 months	* Replace sintered bronze filter and o- ring in the pressure regulator

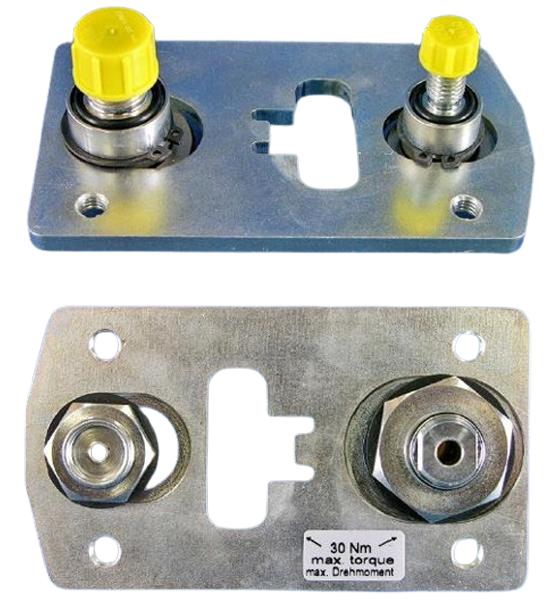

Procedure 3 / Yearly	Replace maintenance kit for base plate (100150, 100151 or 100152). Clean the inside/ outside of base plate. Check performance of pressure regulator- replace parts if necessary! Clean suction pipes/ pipe system and siphon blocks with compressed air!

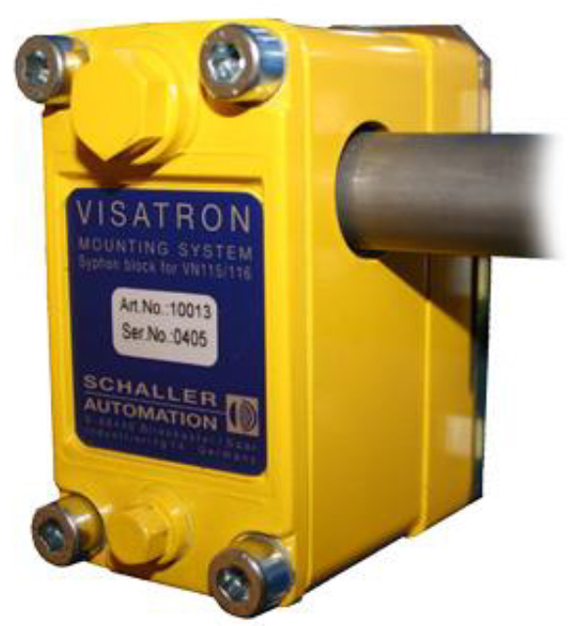

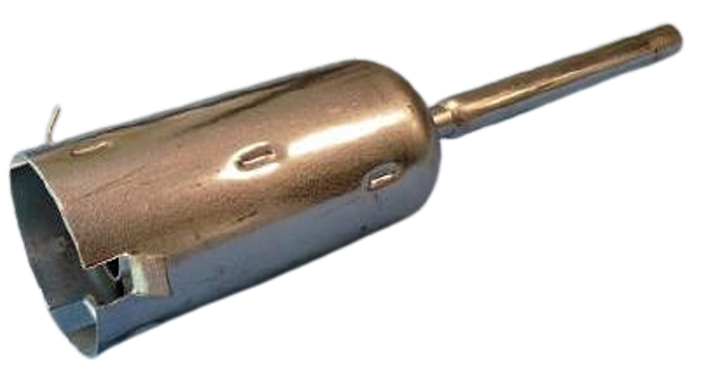

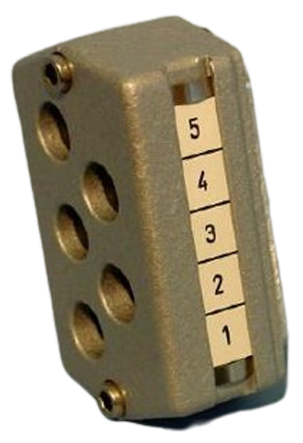

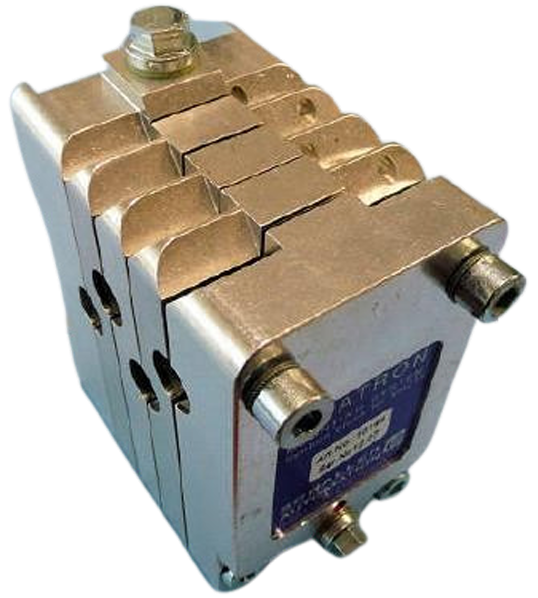

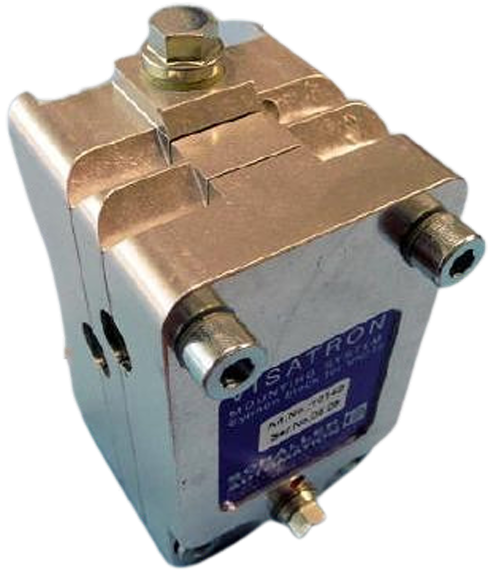

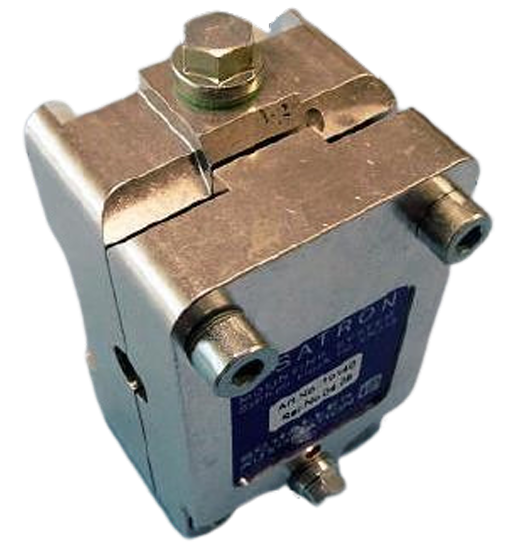

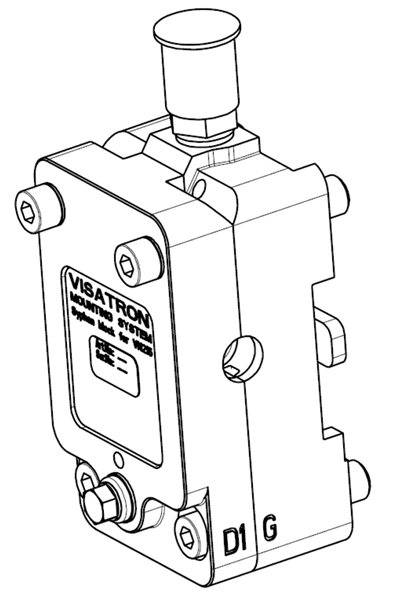

Procedure 4 / Every 4 years	Replace measuring head. Use our Exchange Pool Service (ExP) for this procedure! NOTE: When ordering an exchange unit – always inform us about engine type! Replace maintenance kit for base plate (100150, 100151 or 100152). Clean the inside/ outside of base plate. Check performance of pressure regulator- replace parts if necessary! Clean suction pipes/pipe system and siphon blocks with compressed air! Check sampling funnels/pipe system. If your system have siphon blocks: Replace rubber inserts and o-rings in siphon blocks (Part no.: 10095/360106 & 365287. *If you are ordering a complete exchange oil mist detector unit, there is no need to replace maintenance kit for base plate.*
