THIẾT BỊ KIỂM SOÁT XẢ THẢI DẦU CÓ TRONG NƯỚC RỬA VỆ SINH HẦM HÀNG (Smart ODME) được thiết kế để cung cấp một phương tiện giám sát, ghi lại và kiểm soát xả thải nước dằn cho các tàu chở dầu thô, sản phẩm xăng dầu và hóa chất bao gồm cả tàu phá băng (ICE Class Vessel). Hệ thống này được xây dựng theo dạng mô-đun và không yêu cầu phải xuyên qua vách ngăn bơm/động cơ thông thường như được sử dụng trên các hệ thống cũ. Smart ODME bao gồm tất cả các thành phần cần thiết thỏa mãn nghị quyết MEPC 108(49) và MEPC 240(65) mới nhất dành đối với nhiên liệu sinh học, có hiệu lực từ ngày 1 tháng 1 năm 2016. Smart ODME tích hợp 'chế độ mô phỏng' để hỗ trợ mô phỏng hoạt động của hệ thống, phục vụ cho hoạt động kiểm tra của chính quyền cảng PSC, được thiết kế để dễ dàng cải tạo, vận hành, lắp đặt và bảo trì. Giới hạn xả thải được đặt ở mức 30 lít dầu / một hải lý hoặc 1/30.000 lượng hàng hóa chở trước đó đối với nước rửa vệ sinh hầm hàng.

* SMART ODME được chứng nhận thỏa mãn dùng cho nhiên liệu sinh học thỏa mãn nghị quyết MEPC.240(65).
* Hệ thống được thiết kế để dễ dàng lắp đặt tại nhà máy chỉ với một lưu lượng kế và một điểm lấy mẫu.
* Chỉ cần sử dụng một vách ngăn nối động cơ lai với bơm nước mẫu ở một vị trí.
* Cảm biến lưu lượng kiểu bánh xe quay giúp lắp đặt và bảo trì đơn giản.

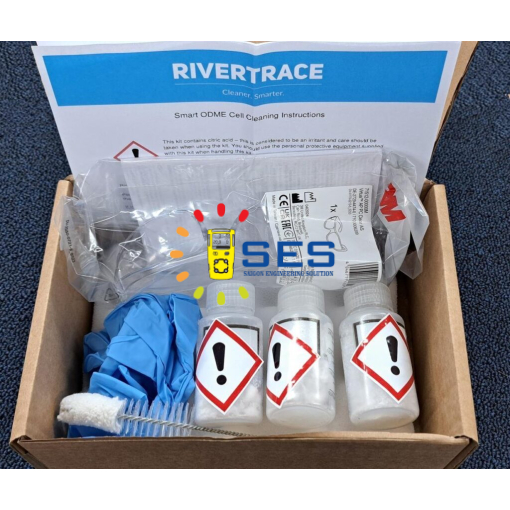

* Có sẵn bộ kit dùng kiểm tra và hiệu chuẩn thiết bị.
* Ưu đãi cho đội tàu – Thỏa thuận khung & Chương trình đổi cảm biến hết hạn.

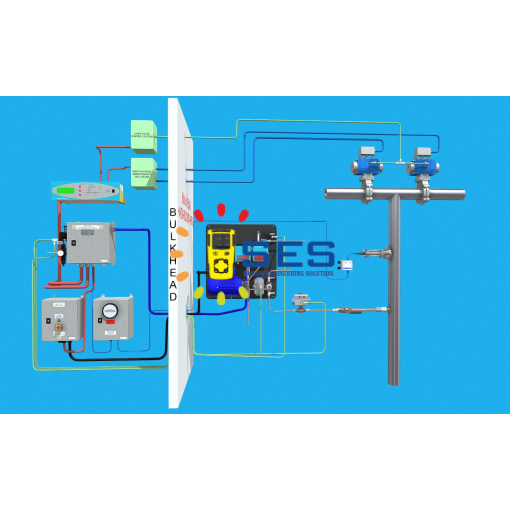

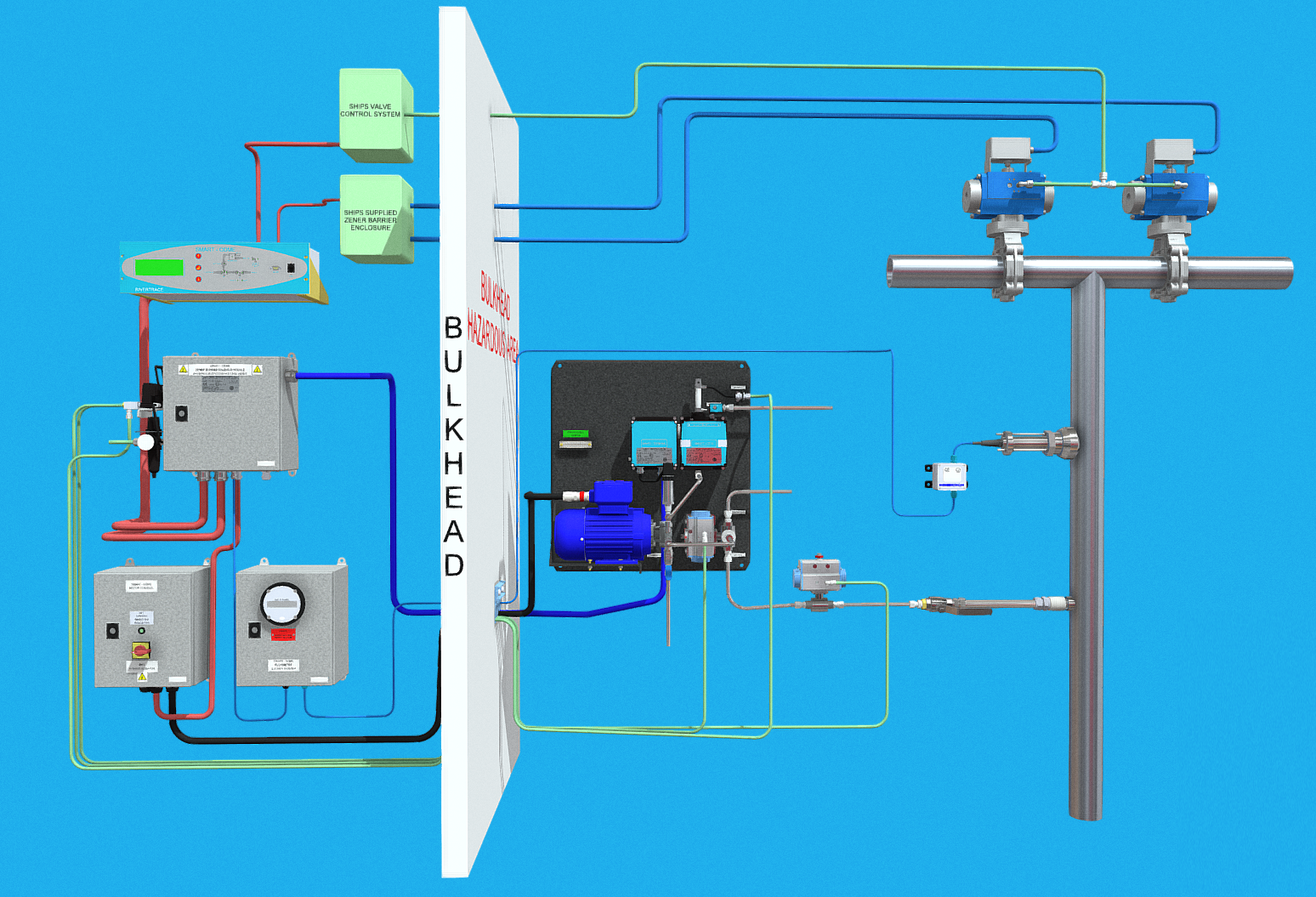

* CÁC THÀNH PHẦN CHÍNH CỦA SMART ODME gồm có:

* Computer Module: bộ điều khiển

* Zener Barrier Module: cụm bảo vệ cách ly phòng nổ

* Motor Control Module: cụm điều khiển động cơ (lai bơm lấy mẫu)

* Flow Meter Toraliser: lưu lượng kế dòng chảy

* Bulkhead: váh ngăn (giữa buồng máy và buồng bơm)

* Electric motor: động cơ điện lai bơm lấy mẫu

* Terminal: bộ đấu nối tín hiệu đo từ cảm biến hàm lượng dầu trong nước thải

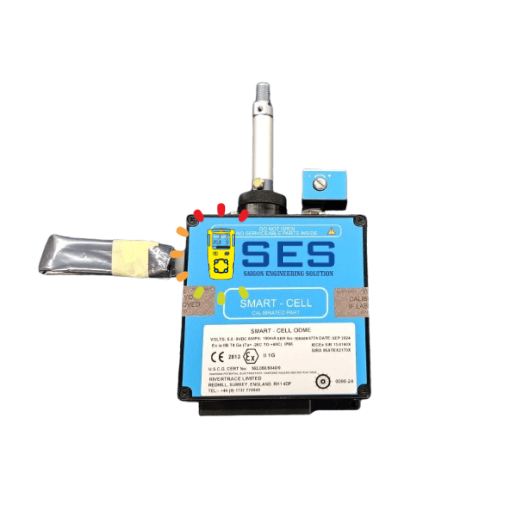

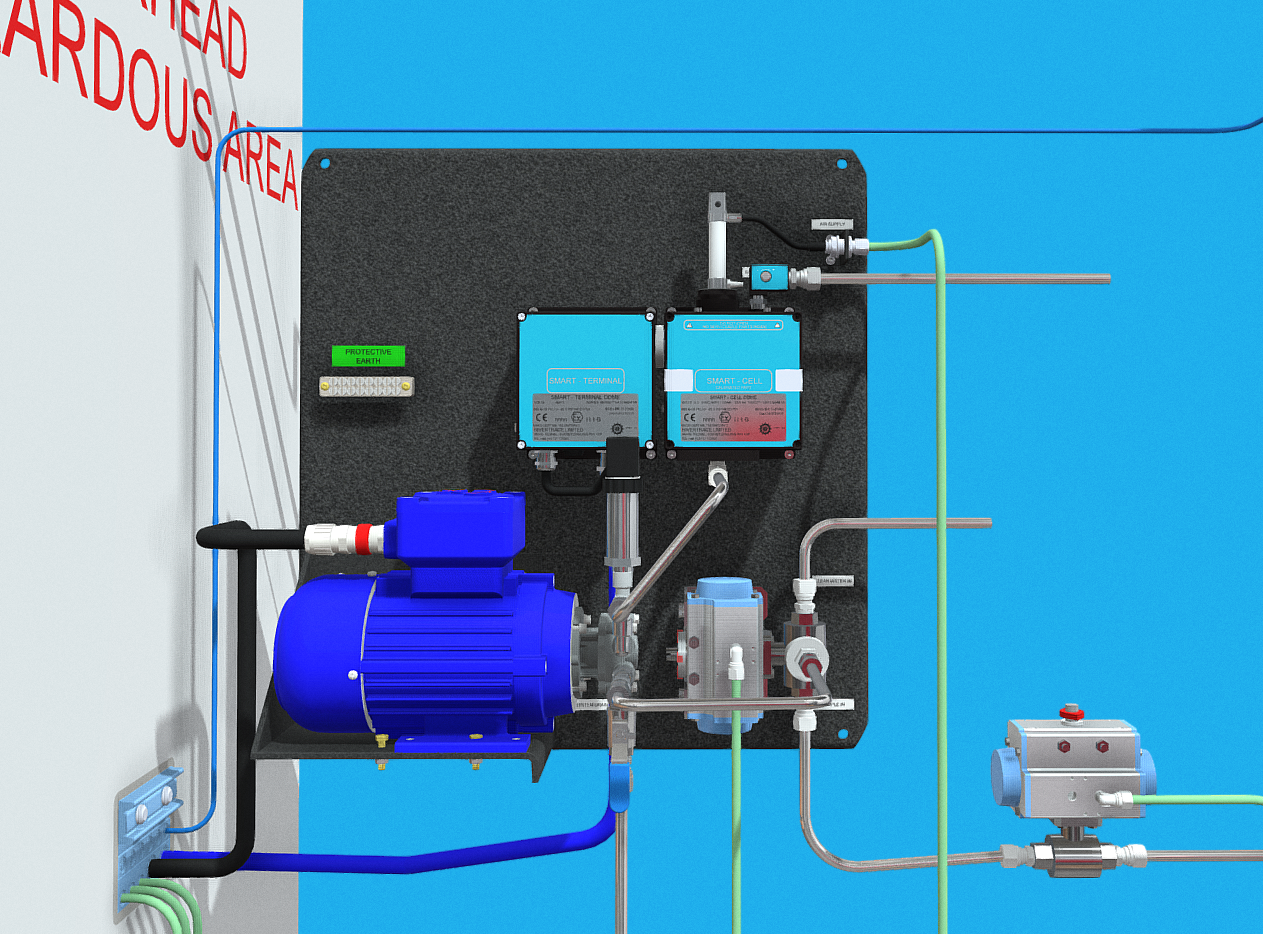

* ODME cell: cụm cảm biến đo hàm lượng dầu trong nước thải

* Return to Slop tank: đường nước ra khỏi cảm biến, đổ về lại két Slop

* Clean water supply: đường cấp nước ngọt sạch vào vệ sinh buồng đo của cảm biến

* Clean/sample 3 way valve: van 3 ngã (nước mẫu / nước ngọt sạch cấp vào đường hút của bơm)

* Drain: đường xả

* Sample 2 way valve: van 2 ngã, cấp nước mẫu vào bơm

* Sample proble: đường lấy nước mẫu

* Slop: đường nước từ két Slop xả thải ra mạn tàu

* Flowmeter junction box: hộp đấu điện của lưu lượng kế

* Flow sensor: cảm biến lưu lượng nước xả thải

* Overboard: đường nước xả thải ra mạn tàu

* Return to slop tank: đường nước thải hồi về két chứa Slop

* Air lines: đường gió nén điều khiển

* Intrinsically safe cables: đường cáp điện (an toàn)

* Interconnection cables: đường cáp kết nối

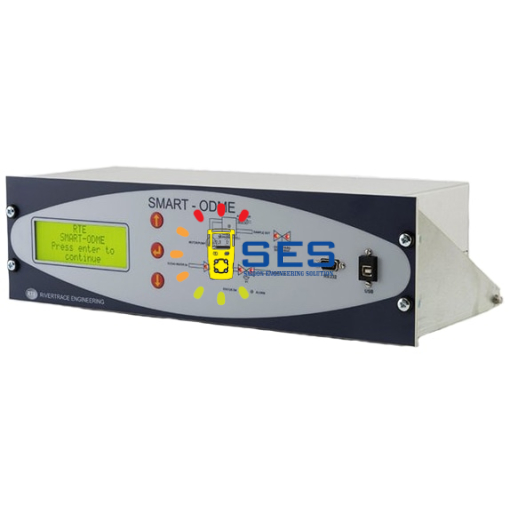

Bộ điều khiển ODME - Smart ODME Computer module assembly - Rivertrace Part Number: 109193

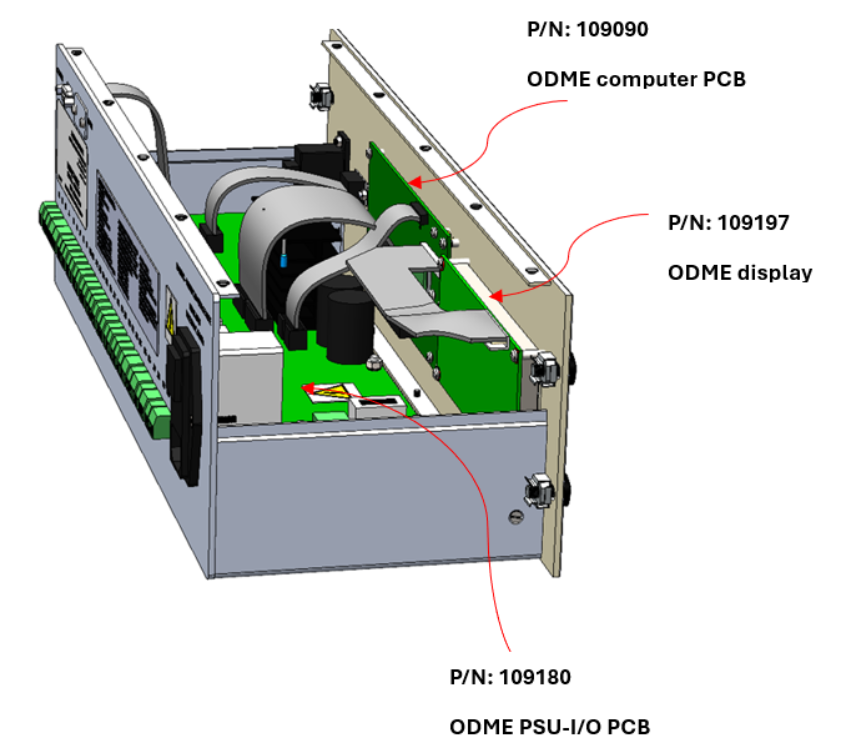

Bo mạch  điểu khiển chính - Smart ODME Computer processor PCB, Rivertrace Part Number: 109090

Bo mạch màn hình - Smart ODME Computer IO PCB, Rivertrace Part Number: 109180

Màn hình LCD - Smart ODME LCD (Display), Rivertrace Part Number: 109197

Cụm bảo vệ cách ly phòng nổ - ODME Zener Barrier Module

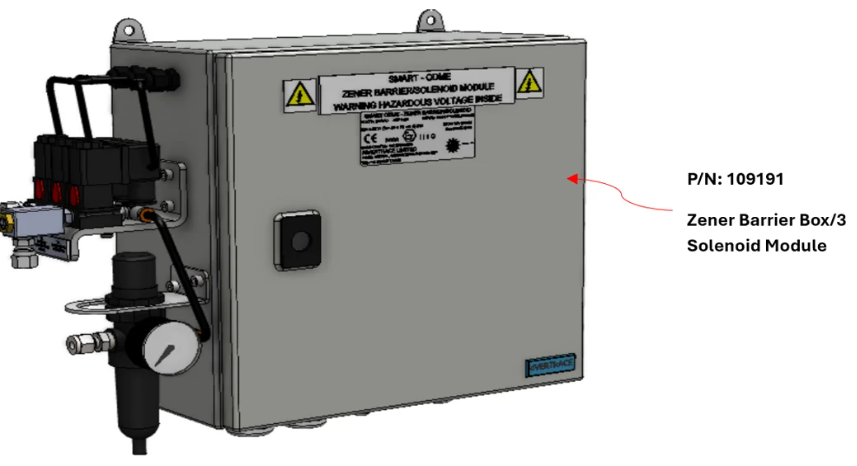

Cụm 3 van điện từ - Smart ODME 3 solenoid Zener barrier module - Rivertrace Part Number:  109191

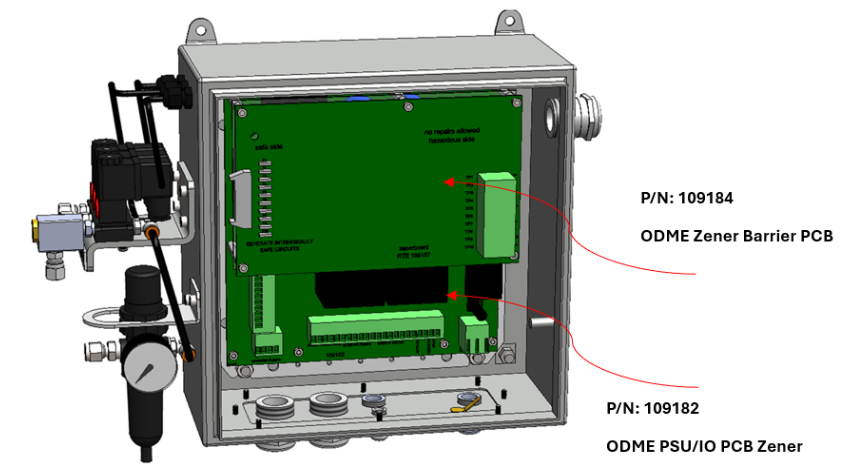

Bo mạch trước (nhỏ) - Smart ODME Zener barrier PCB (Small, front PCB)- Rivertrace Part Number:  109184

Bo mạch sau (lớn) - Smart ODME Zener barrier PSU / IO PCB (Large, rear PCB)- Rivertrace Part Number:  109182

Hộp đấu điện lưu lượng kế - Flow meter Totalizer, flow sensor, Junction Box

Tủ lưu lượng kế dòng chảy - Smart ODME Flow meter totaliser module - Rivertrace Part Number: 109194-2

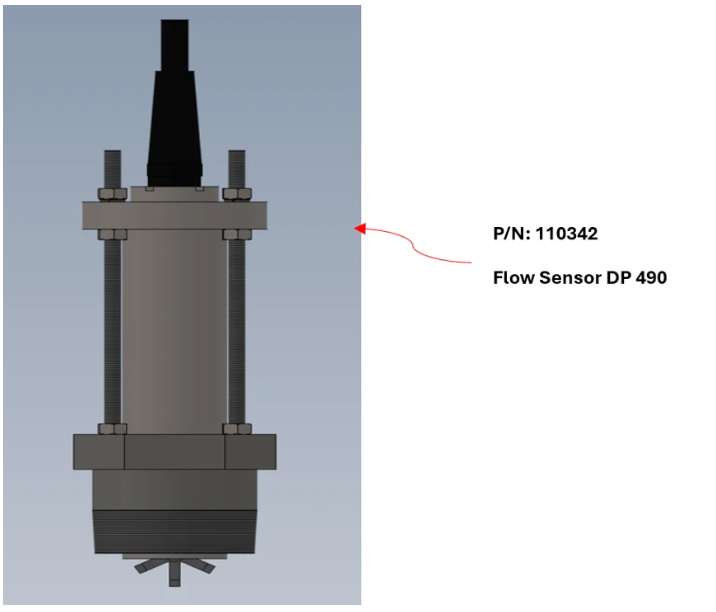

Cảm biến lưu lượng kế dòng chảy - Smart ODME Flow sensor paddle wheel DP480 - Rivertrace Part Number: 110342

Lưu lượng kế dòng chảy - Smart ODME Flow meter totaliser +GF9900 - Rivertrace Part Number: 108962

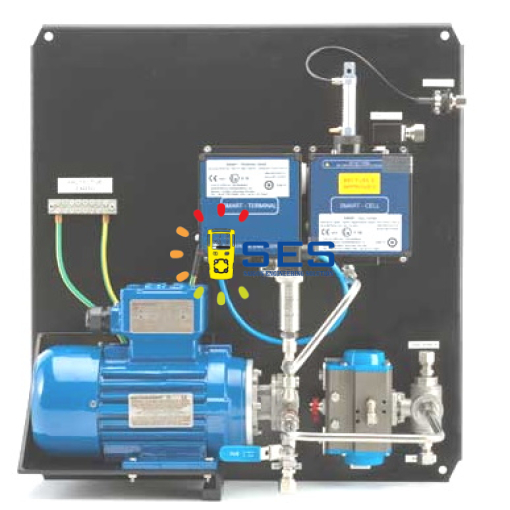

Cụm VPC (gồm Van, bơm và cảm biến dầu trong nước) - ODME VPC (Valve, Pump, Cell) Unit

Bộ VPC gồm động cơ điện 440V - Smart ODME  440V Electric motor complete VPC - Rivertrace Part Number: 109201

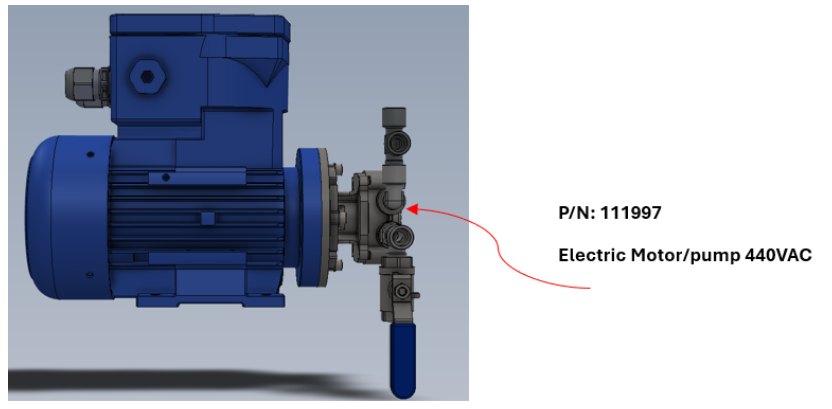

Cụm bơm lấy mẫu và động cơ điện lai bơm 440V - Smart ODME Replacement 440V Motor / pump - Rivertrace Part Number: 111997

Tủ điều khiển motor - Motor Control Enclosure

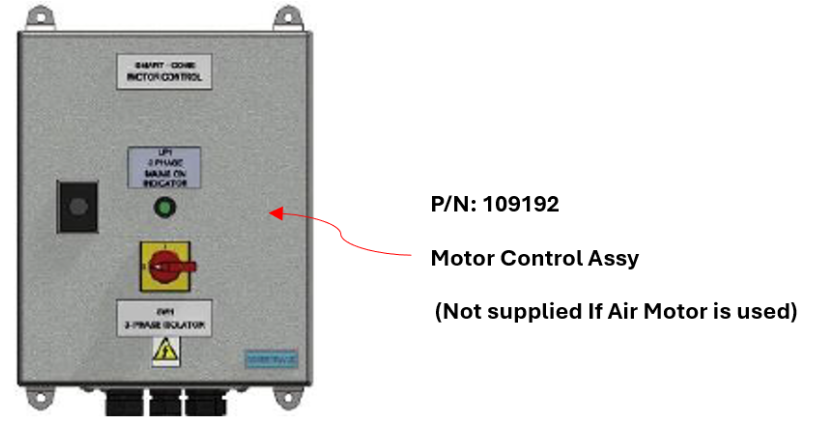

Cụm điều khiển motor điện lai bơm - Smart ODME Electric motor control module - Rivertrace Part Number: 109192

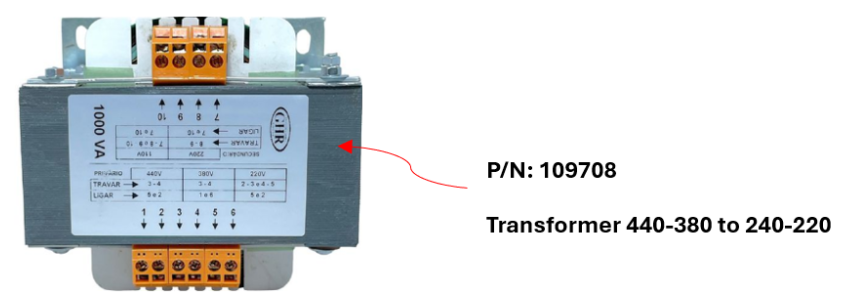

Biến áp cho bộ hâm điều khiển motor - Smart ODME Motor control motor heater transformer - Rivertrace Part Number:  109708

Cụm lấy mẫu nước xả thải - Sample probe assembly

Cụm lấy mẫu nước xả thải - Smart ODME Sample probe assembly - Rivertrace Part Number: 110389

Cụm máy in - Printer

Máy in thay thế - Smart ODME replacement printer only (Not Kit) - Rivertrace Part Number: 113746
