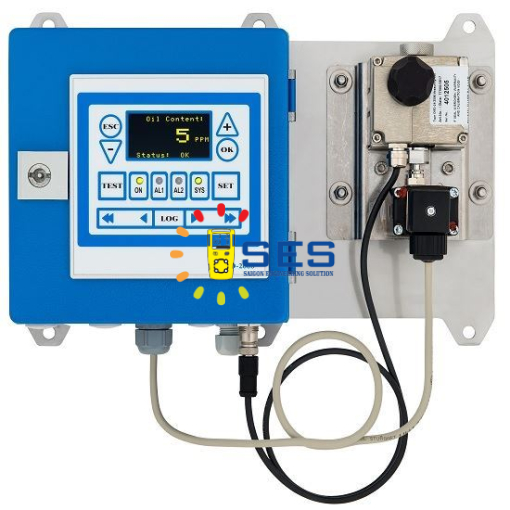

15PPM BILGE ALARM, DECKMA HAMBURG, OMD-2008

15PPM BILGE ALARM, DECKMA HAMBURG, OMD-2008

Lượt xem:
486
Giá tham khảo:
Liên hệ

LIÊN HỆ: MR. TRƯỜNG - 0913.917.925 / Email: sales@saigones.vn

Thông số kỹ thuật: OMD-2008 Series

* Model: OMD-2008 / OMD-2008 EV / OMD-2008 EVA / OMD-2008 EVFC

* EV (Electric clean water Valve): có trang bị van nước làm sạch điều khiển bằng điện

* EVA (Electric Valve Auto Clean): có trang bị van nước làm sạch bằng điện và bộ tự động làm sạch buồng đo

* A (Auto Clean): có trang bị bộ tự động làm sạch

* FC (Flow Control): có trang bị bộ điều khiển lưu lượng

* Tuỳ chọn: lắp đặt bộ làm sạch bằng tay (Optional: Manual Cleaning Unit - MCU)

Thang đo:	0 – 30 ppm, có thể lên đến 50 ppm
Độ chính xác	Thoả mãn theo nghị quyết IMO MEPC. 107(49)
Tính tuyến tính	Tốt hơn ± 2 % cho giá trị đo đến 30 ppm
Màn hình	Màn hình đồ họa màu vàng
Nguồn điện cấp:	24 V – 240 V AC hoặc DC Lựa chọn điện áp tự động
Tiêu hao điện năng:	< 15 VA
Mức cài đặt báo động 1 + 2:	Có thể điều chỉnh từ 1 - 15 ppm (Điều chỉnh mức làm việc đến 15 ppm)
Thời gian trễ báo động 1: (cho mục đích thông báo)	Có thể điều chỉnh từ 1 – 540 giây. (Điều chỉnh mức làm việc ở 2 giây)
Thời gian trễ báo động 1: (cho mục đích điều khiển)	Có thể điều chỉnh từ 1 – 10 giây. (Điều chỉnh mức làm việc ở 10 giây)
Báo động lỗi hệ thống:	Đèn LED màu đỏ
Tiếp điểm báo động:	Tiếp điểm chuyển mạch 1 cực, 3 A / 240 V
Hình thức báo động:	Đèn LED đỏ sáng
Tín hiệu ra:	0 – 20 mA hoặc 4 – 20 mA, có thể lựa chọn Tải ngoài < 150 Ω
Áp suất nước làm sạch:	0 – 6 bar
Áp suất nước mẫu:	0,1 – 6 bar
Lưu lượng nước mẫu:	Khoảng 0,1 - 3 Lít /phút, tuỳ thuộc vào áp suất
Nhiệt độ môi trường:	+ 1 đến + 55° C
Nhiệt độ nước mẫu:	+ 1 đến + 65° C
Độ nghiêng cho phép:	Lến đến 45°
Kích thước toàn bộ:	360 mm W x 240 mm H x 100 mm D
Khoảng cách từ cụm điều khiển đến cảm biến	Lên đến 0,5 m (có thể lên đến 5m nếu có yêu cầu)
Cấp bảo vệ:	IP 65
Khối lượng:	5.4 kg
Nối ống:	R ¼" Female (cái)

Thiết bị báo động 15ppm hàm lượng dầu trong nước thải la canh buồng máy, OMD-2008 được thiết kế đặc biệt để sử dụng cùng với máy phân ly dầu nước và có thông số kỹ thuật cũng như hiệu suất vượt quá yêu cầu thông số kỹ thuật của Tổ chức Hàng hải Quốc tế IMO đối với Thiết bị báo động 15ppm theo Nghị quyết MEPC. 107 (49).

Vật tư thay thế:

Khi đặt hàng vật tư, điều quan trọng là phải cung cấp thông tin chi tiết về cụm hiển thị/báo động, số seri và ngày lắp đặt của thiết bị, số P/N của từng vật tư cần mua, mô tả của nó và số sê-ri có liên quan.

OMD-2008 Series	OMD-2008	OMD-2008 EV	OMD-2008 EVA	OMD-2008 EVFC-MCU
Alarm Set Point Limitation	10820/15ppm 10822/ 5 ppm	10821/ 15 ppm 10823/ 5 ppm	10825/15 ppm 10827/ 5 ppm	10830/ 15 ppm 10833/ 5 ppm
DESCRIPTION	ART-NUMBER
Desiccator	79550	79550	79550	79550
Cell Cleaning Brush	77555	77555	77555	77555
O-Ring Set	77775	77775	77773	77773
O-Ring Adapter (14x 1,5 NBR)	40134
Adapter	77408
Measuring Cell	77500	77500	77500	77500
Service Exchange Measuring Cell (incl. new Calibration)	2277500	2277500	2277500	2277500
T2A Fuse	40107	40107	40107	40107
Electric Valve	13218	13218	13218
Wiper Seal	77606	77606
Service Kit	18570	18570	18570	18570
Memory Card	79186	79186	79186	79186
Wiper, complete with Wiper Seal	77792	77792
Air pressure filter/ regulator unit	16270

Set of push in connectors and hoses	78770
Auto Clean Controller Assembly	78790
Auto Clean Actuator Assembly	78780
Pneumatic Cylinder	78785

Vật tư nên dự trữ sẵn trên tàu:

OMD-2008 Series	OMD-2008	OMD-2008 EV	OMD-2008 EVA	OMD-2008 EVFC-MCU
ART-Number/ Alarm Set Point Limitation	10820/15ppm 10822/ 5 ppm	10821/15 ppm 10823/ 5 ppm	10825/15 ppm 10827/ 5 ppm	10830/ 15 ppm 10833/ 5 ppm
DESCRIPTION	ART-NUMBER
Measuring Cell	77500	77500	77500	77500
2 off Desiccator	79550	79550	79550	79550
1 off Cell Cleaning Brush	77555	77555	77555	77555
O-Ring Set	77775	77775	77773	77773
T2A Fuse	40107	40107	40107	40107
Electric Valve	13218	13218	13218
2 off Wiper Seal	77606	77606
1 off Service Kit	18570	18570	18570	18570
1 off Set of push in connectors and hoses	78770
1 off Pneumatic Cylinder	78785
Optional Item
1 off Manual Cleaning Unit	77780	77780

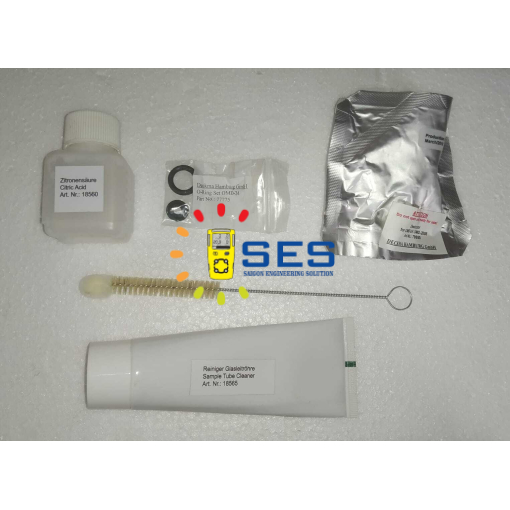

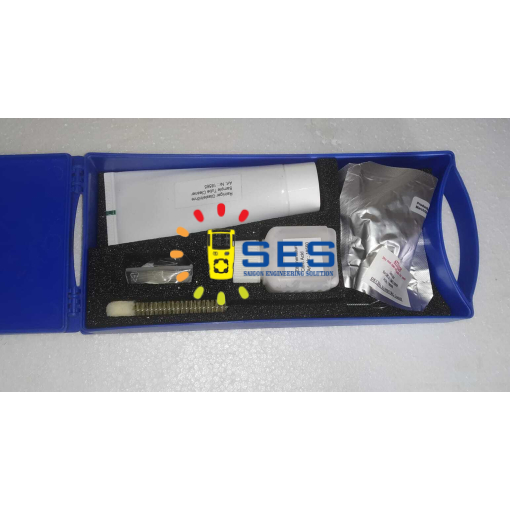

SPARE PART KIT FOR ODM-2008, ORDER NO.: 18570

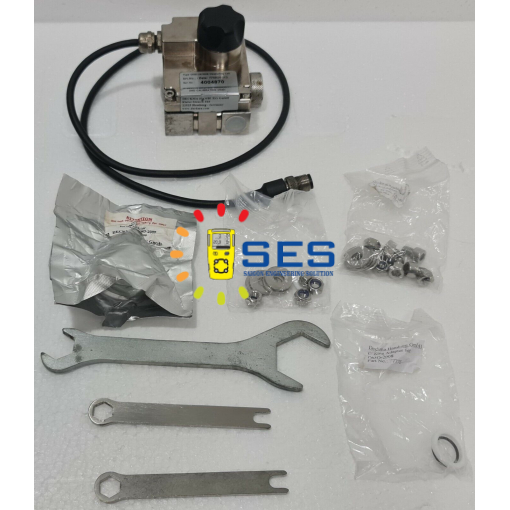

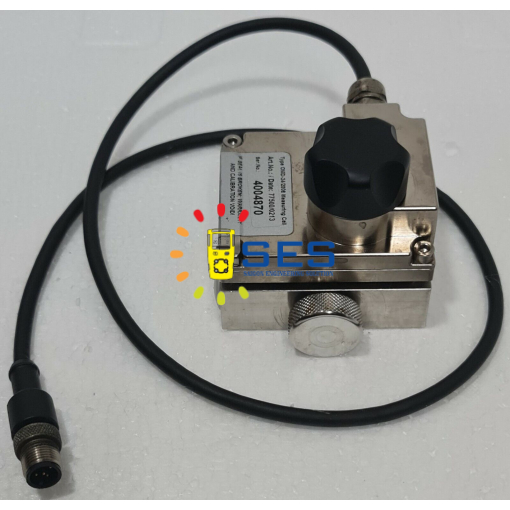

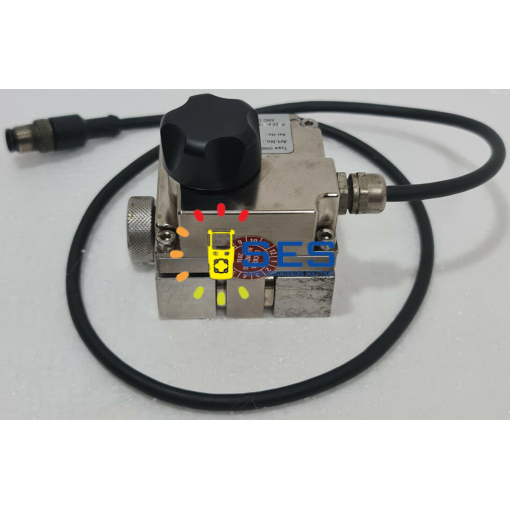

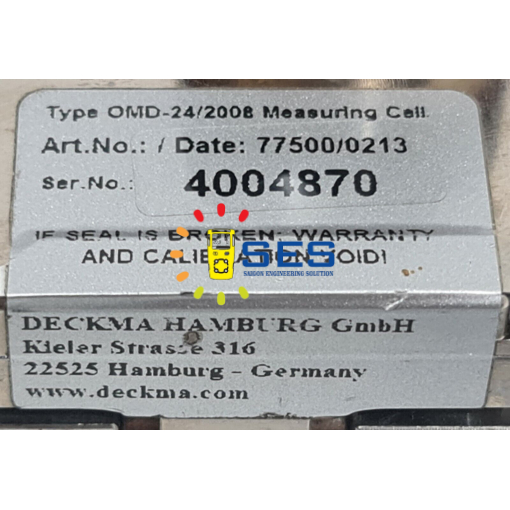

REPLACEMENT MEASURING CELL FOR ODM-2008, ORDER NO.: 77500

TÊN VẬT TƯ	SỐ ART	HÌNH ẢNH
Van điện từ (Ectrical Valve) for OMD-2008 EV	13218
Thiết bị đo lưu lượng (Flowmeter) for OMD-24/2008 FC	16700
Bộ dầu mẫu (Calibration Check Kit) for OMD-11 / 12 / 15 / 17 / 24 / 32 / 2005 / 2008	18515
Axít Citric dùng ngâm rửa vệ sinh buồng đo qua đêm, dùng cho tất cả các dòng OMD (Citric Acid), 50ml for all OMD's	18560
Tuýp kem vệ sinh làm sạch buồng đo, dùng cho tất cả các dòng OMD (Sample Tube Cleaning Paste for all OMD's)	18565
Bộ kit bảo dưỡng (Spare Part Set) for OMD-24 / 32 / 2008	18570
Cáp nối chữ Y nối từ cảm biến đến bộ điểu khiển (Y-Cable, Computer to Measuring Cell) for OMD-24/ 2008 FC	56810
Adaptor thẻ nhớ dùng kết nối với đầu đọc thẻ nhớ (Adapter for Memory Cards) for OMD-CR	75183
Đầu đọc thẻ nhớ (Deckma Card Reader) OMD-CR	75185
Pin cho đầu đọc thẻ nhớ (Battery) for OMD-CR	75187
Cáp kết nối đầu đọc thẻ (Serial Connection Cable) for OMD-CR	75189
Van 3 ngã gạt bằng tay (Valve with Handle) for OMD-2008	77431
Cụm van 3 ngã điều khiển bằng điện (EV Assembly) for OMD-2008 EV	77442
Cell Cleaning Brush for OMD-24/32/2008	77555
Vành làm sạch buồng đo dùng cho thiết bị tự động làm sạch (Wiper Seal - Auto clean and MCU) for OMD-24 / OMD-2008 / OMD-32	77606
Nắp vặn che buồng đo cảm biến (Head Screw) for OMD-24 / OMD-2008 / OMD-32	77770
Bộ Oring (O-Ring-Set) for OMD-24/32/2008	7775
Bộ ốc vít bắt cảm biến (Mounting Set for Measuring Cell) for OMD-24 / 32 / 2008 and TMD-90	77777
Thiết bị tự động làm sạch bằng tay (Manual Cell Cleaning Unit) for OMD-24 / 32 / 2008	77780
Cụm piston của thiết bị tự động làm sạch - Wiper Piston with Wiper (Auto clean and MCU) for OMD- 24 / 32 / 2008 and TMD-90 A	77792
Cụm làm sạch của Thiết bị tự động làm sạch buồng đo (Cleaner for Automatic Cleaning Device) for OMD-24/32/2008 and TMD-90 A	78780
Thiết bị tự động làm sạch bằng khí nén (Automatic Cleaning Device) for OMD-24 / 32 / 2008 and TMD-90 A	78790
Thẻ nhớ (Memory Card) for OMD-24 / 32 / 2008	79186

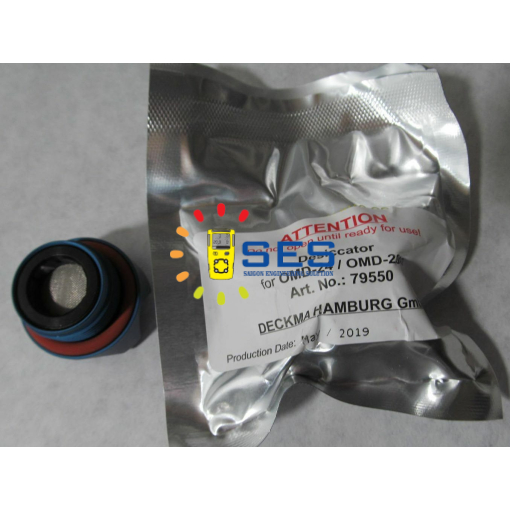

Lọc hút ẩm (Desiccator) for OMD-24/32/2008	79550
Cụm cảm biến đổi thay thế (Exchange Measuring Cell) for OMD-24 / 2008	2277500
