15PPM BILGE ALARM - NEW RIVERTRACE SMART BILGE +
LIÊN HỆ: MR. TRƯỜNG - 0913.917.925 / Email: sales@saigones.vn
Thiết bị giám sát và báo động hàm lượng dầu trong nước thải la canh buồng máy SMART BILGE + version, thỏa mãn các yêu cầu đối với quy định của nghị quyết MEPC.107(49).

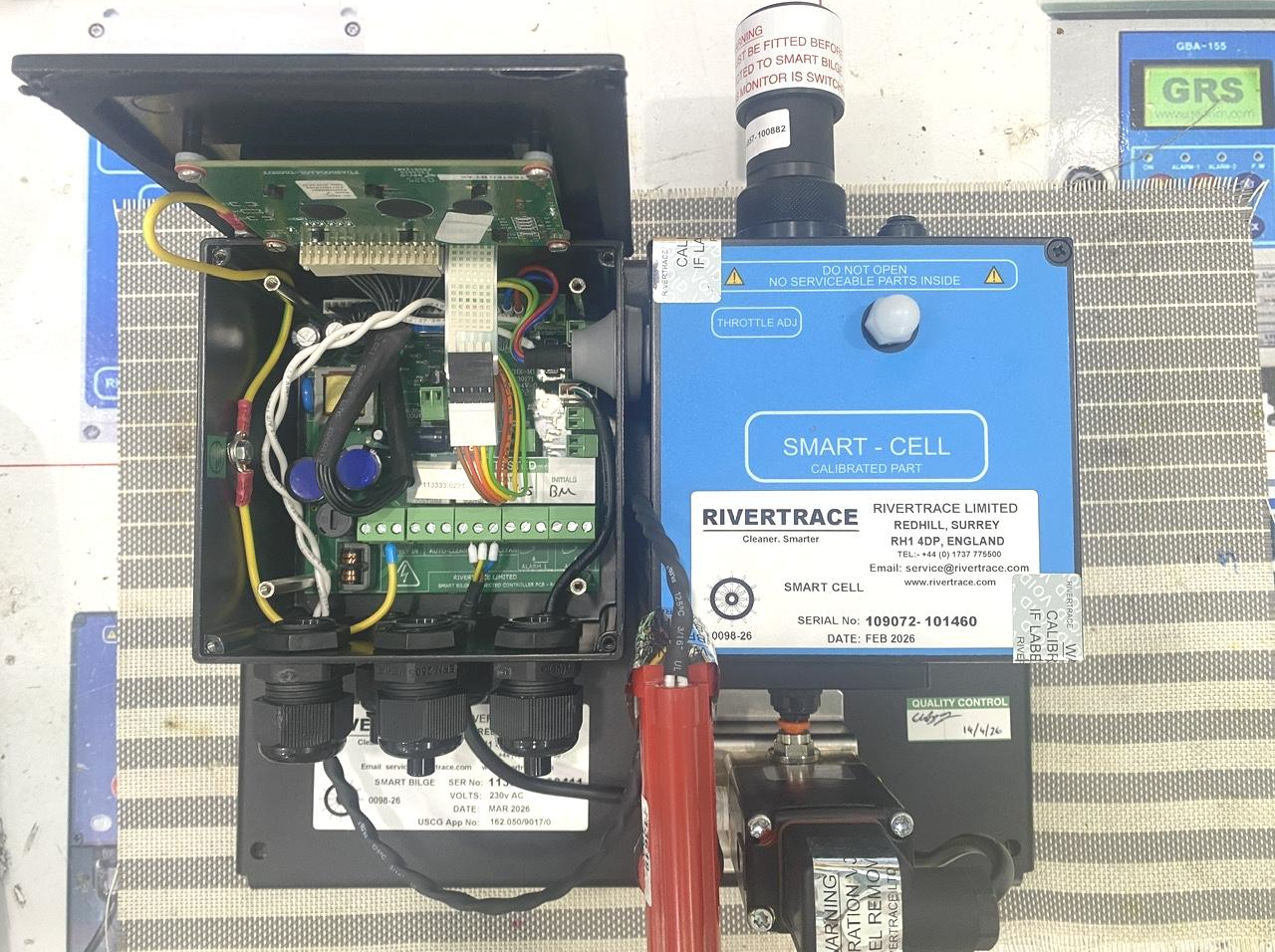

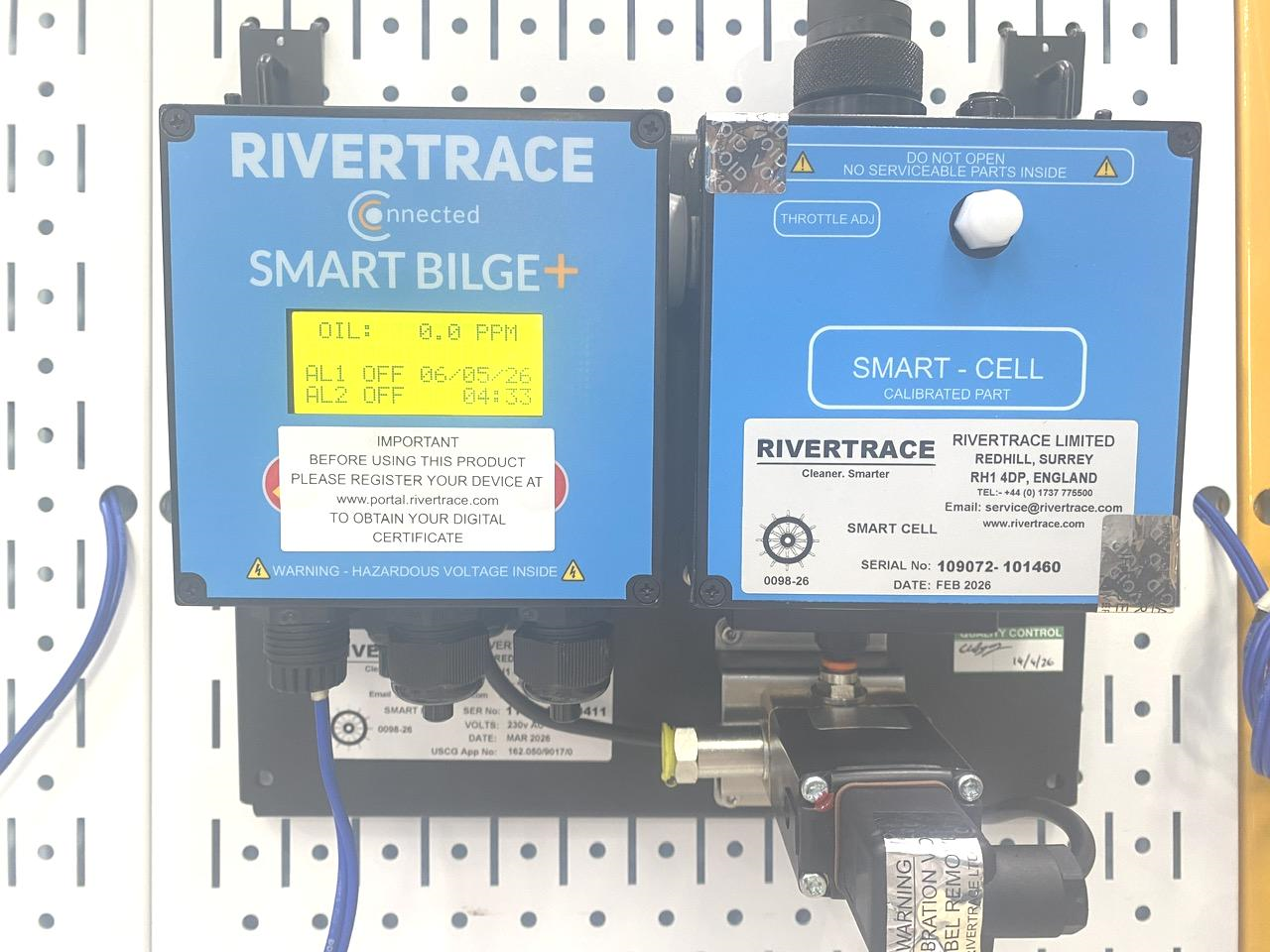

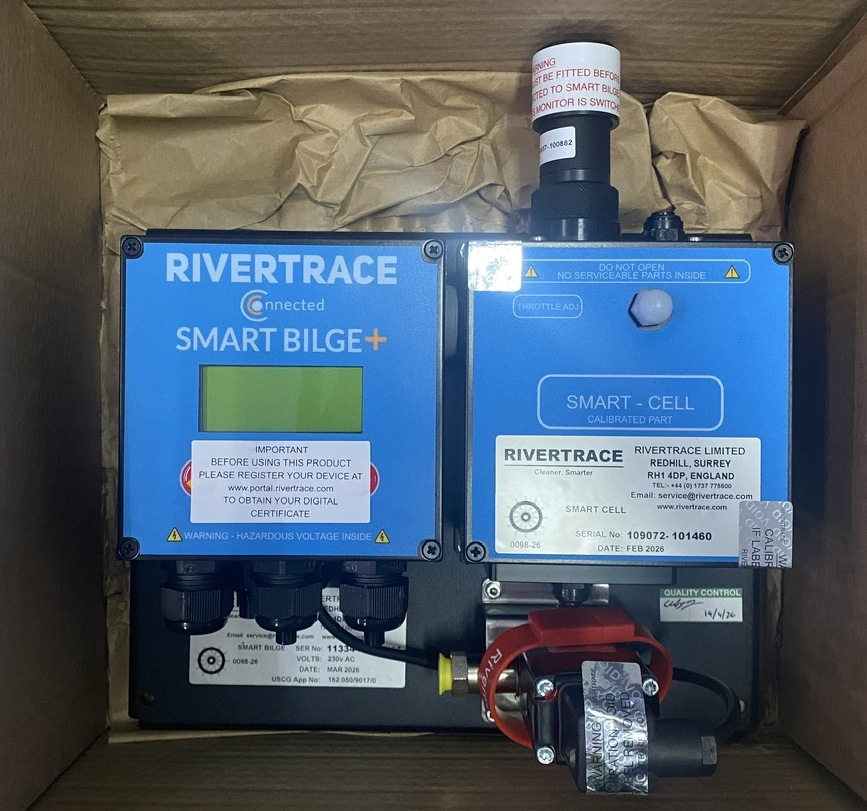

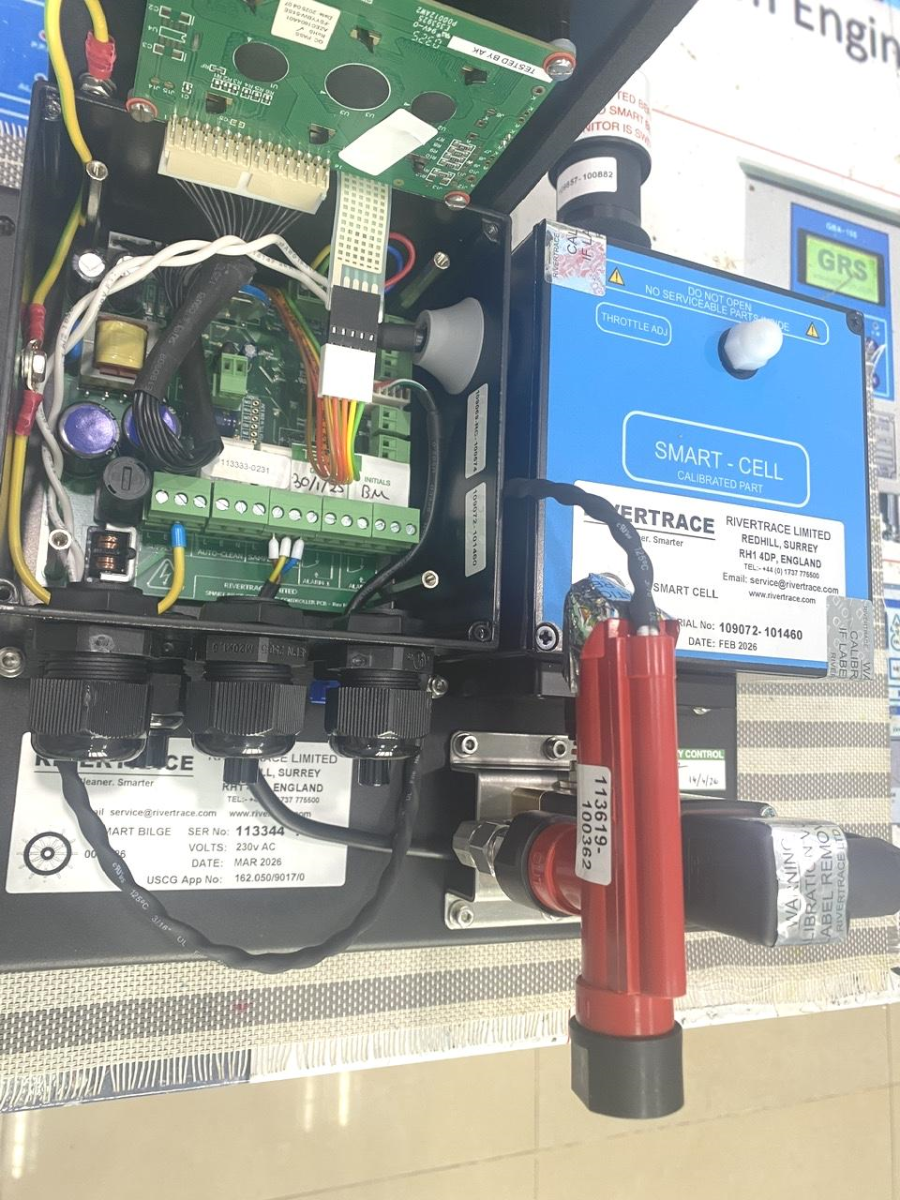

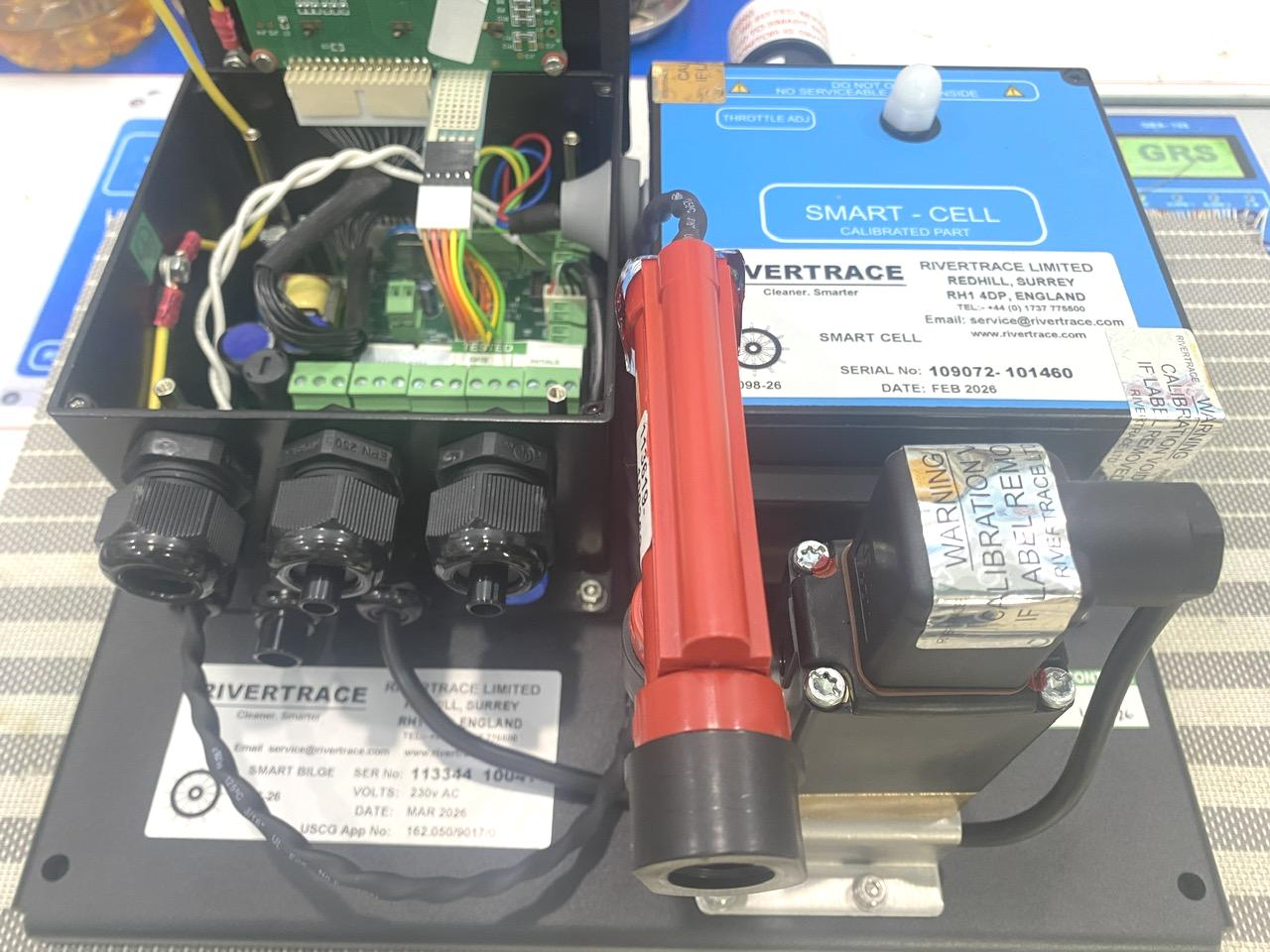

Thiết bị SMART BILGE gồm có 2 thành phần chính, gồm cụm điều khiển SMART BILGE + và cụm cảm biến SMART CELL. Thiết bị sử dụng công nghệ Mảng dò - Detector Array độc đáo do Rivertrace phát triển, cho phép thiết bị phân tích đồng thời cả ba loại dầu (HFO, Diesel và nhũ tương) mà không cần hiệu chuẩn lại. Thiết kế sáng tạo này cho phép việc bảo dưỡng định kỳ đơn giản trong khi vẫn duy trì các điều kiện tối ưu.
Sự tắc bẩn của tế bào quang học được coi là nguyên nhân hàng đầu gây ra trục trặc cho bộ điều khiển hoặc kết quả đo không chính xác. Một bộ làm sạch buồng đo bằng thủ công được trang bị (thoe tiêu chuẩn) cho thiết bị để dễ dàng bảo dưỡng định kỳ.
Có thể thay thế các cảm biến bằng cảm biến đã qua hiệu chuẩn, đảm bảo hoạt động của thiết bị thỏa mãn kiểm tra của chính quyền cảng (PSC).
.png)
.png)
.png)
.png)
.png)
.png)
.png)
Specification Listing
Blue items are SmartBilge+ optional features.
Measurement
| Oil types | Fuel Oil, Diesel and Mixture C (IMO defined) |
| Clean water calibration | +/- 2ppm of factory set values |
| Oil range | 0 - 30 ppm (trend to 40) all types |
| Resolution | 0.1 ppm |
| Accuracy oil + solid’s | +/- 5ppm up to 30 ppm |
| Solids discrimination | 100ppm Iron Oxide in 10 ppm Diesel |
| Response time | < 5 sec (oil reading) |
Alarms
|
Alarm 1 Relay trigger(s): (Valve control) |
Alarm ON when PPM exceeds Limit (1 to 15 ppm, user adjustable). Alarm ON when sample flow falls below fixed limit of 0.8 Litres per minute. When Flow Switch is activated. Alarm ON when ship Speed falls below Limit (adjustable preset limit). When GPS Input activated. Alarm ON when discharge flow exceeds Limit (adjustable preset limit). When Flow meter input activated. |
| Alarm 2 Relay trigger(s): (Audible alarm) |
Alarm ON when PPM exceeds Limit (1 to 15 ppm, user adjustable). Alarm ON when sample flow falls below fixed limit of 0.8 Litres per minute. When Flow Switch is activated. Alarm ON when ship Speed falls below Limit (adjustable preset limit). When GPS Input activated. Alarm ON when discharge flow exceeds Limit (adjustable preset limit). When Flow meter input activated. |
| Alarm 1 Relay delay (Valve control): | 0 – 5 seconds user adjustable |
| Alarm hysteresis: | 0.5 ppm when triggered by oil content. |
| Alarm contacts: | 2 SP Alarm Relays 10A @ 250VAC (NC in alarm) |
User Interface

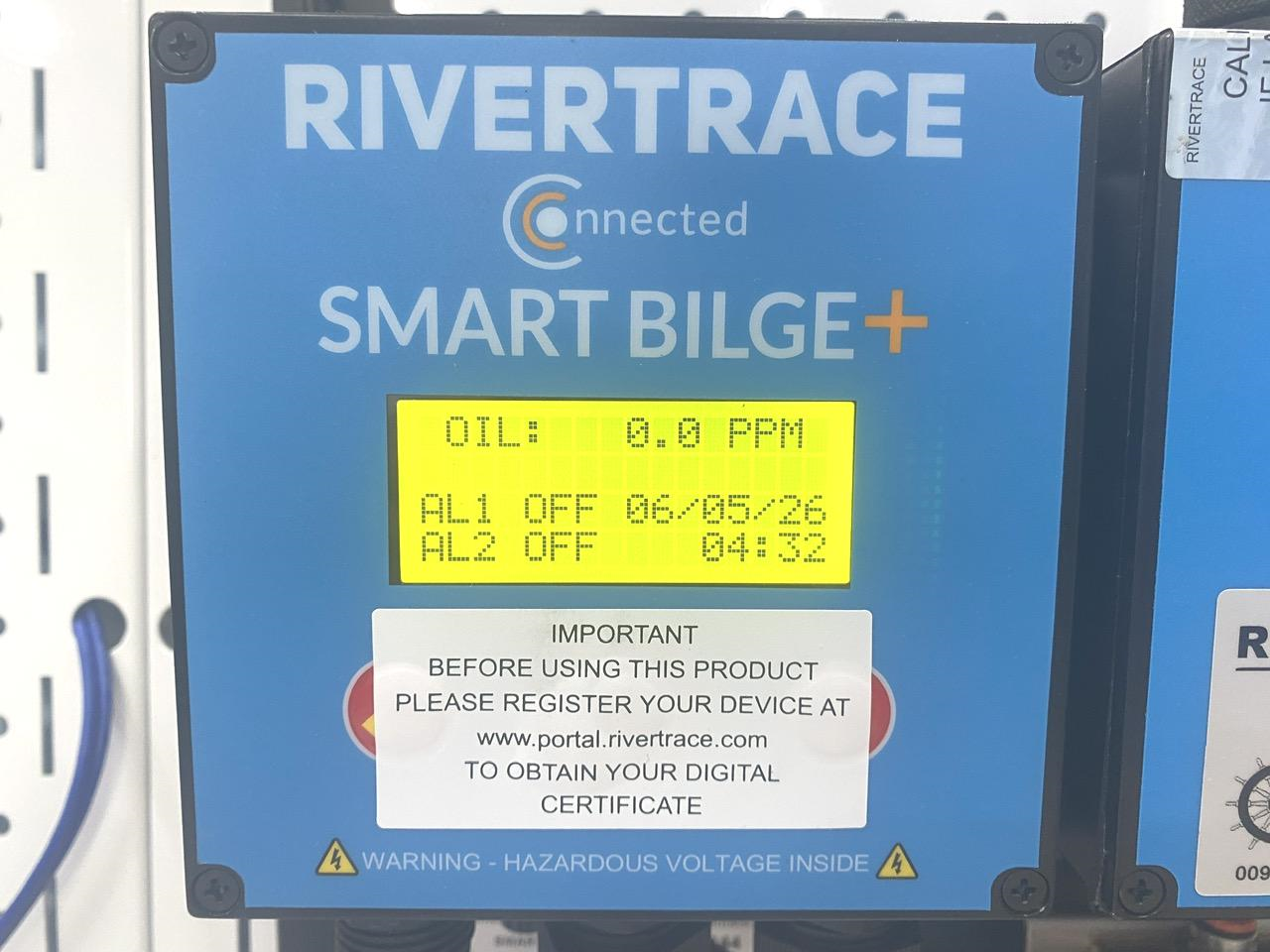

| LCD display: | 4 x 16 alphanumeric back lit LCD display |
| Control: | 3 button key-pad |
Input / Output
| Analogue output: | Active / powered 4-20mA / 0-20mA 24V oil content output. |
| Communications: | 2-wire RS485 IMO data stream (Available when RS485 output is activated). Typically used for the automatic population of digital oil record book software. |
| GPS Input: | 2-wire RS485 NMEA 0183 GPS Input. $GPRMC Sentences, 4800 baud rate. (Available when GPS Input is activated). |
| Analogue input: | Current loop input for passive 4-20mA flow meter. (Available when discharge flow meter Input is activated). |
| Cable terminals: | Accept cores of 2.5mm² (HV) and 1.5mm² (LV) |
| Cable glands: | 4 x to accept cable diameters 10 – 14mm dia. |
| Inputs: |
GPIO Switch input for Separator Pump Status (SW1) – IMO Requirement. GPIO Switch input for Separator Backflush Status (SW2). GPIO Switch input for sample flow switch (Available when Sample flow switch activated) |
Data Storage and Retrieval
| Calibration data storage: IMO Data capacity: | Stored on board microcontroller in Smart Cell |
| IMO Data capacity: | 18 months minimum. (Typically achieves >3 years beforeoverwrite). |
| IMO required data: | Stored in Control enclosure (SMART CELL may be changed with data remaining on board) |
| IMO required data retrieval: |
Via LCD displayVia USB cable and Rivertrace IMO download software application. 2-wire RS485 IMO data stream (Available when RS485 output is activated). |
Environmental & Sample
| Ambient humidity: | 90%RH Max @ 55oC |
| Ambient temperature: | 0oC - +60oC |
| Sample / clean water temperature: | +1oC - +60oC |
| Sample / clean water flow rate: | 0.5 - 4.0 litres / min |
| Sample / clean water pressure: | 0.1 bar - 6 bar |
| Sample / clean water select: | 3-way universal solenoid valve |
| Sample pipe fittings: | ¼ inch BSPP |
| Inclination | 25o in any plane from normal mounting |
System and Supply
| Supply voltage: | 115 or 230V AC, 50 – 60Hz (24VAC available) |
| Supply voltage Consumption: | < 50 VA including solenoid valve |
| Supply voltage tolerance: | +/- 15% |
| Other supply tolerance: | +/- 10% |
| Projected life: | > 50,000 hrs |
| Protection class: | IP 65 |
| Approvals: | EC MED (DNVGL) + USCG to IMO MEPC 107(49) |
Construction and other Criteria
| Security: | rotection of all calibration dependent items plus software lock |
| Auto clean (optional): | User set 1 – 360 min (if fitted) |
| Manual clean: | Fitted as standard |
| Weight: | 3.2 Kg |
