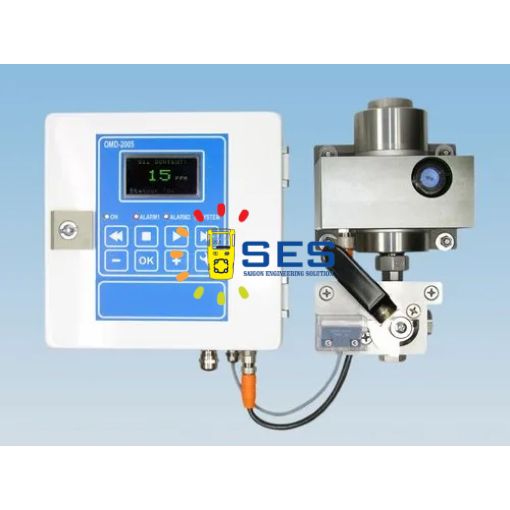

15PPM BILGE ALARM, DECKMA HAMBURG, OMD-2005

Thiết bị báo động 15ppm hàm lượng dầu trong nước thải la canh buồng máy, OMD-2005 được thiết kế đặc biệt để sử dụng cùng với máy phân ly dầu nước và có thông số kỹ thuật cũng như hiệu suất vượt quá yêu cầu thông số kỹ thuật của Tổ chức Hàng hải Quốc tế IMO đối với Thiết bị báo động 15ppm theo Nghị quyết MEPC. 107 (49).

Thiết bị có  2 mức cảnh báo điều chỉnh, có thể điều chỉnh theo mục đích công việc ở mức nồng độ 15 ppm. Các điểm cài đặt khác (10 ppm hoặc 5 ppm) đều có thể được điều chỉnh tại chỗ bất kỳ lúc nào bằng cách sử dụng các nút chức năng ở bảng điều khiển. Nếu nồng độ vượt quá điểm cài đặt báo động, cảnh báo sẽ hiển thị ở màn hình và tiếp điểm rơle sẽ được chuyển mạch. Trong trường hợp xảy ra sự cố, đèn LED Hệ thống ở bảng mặt trước sẽ chuyển từ nhấp nháy màu xanh lục sang màu đỏ và rơ-le thích hợp sẽ chuyển đổi các tiếp điểm.

Đối với chức năng ghi dữ liệu, thiết bị yêu cầu đầu vào trạng thái từ máy phân ly dầu nước và tín hiệu phản hồi từ rơ le giới hạn vị trí van. Hơn nữa, đầu ra tín hiệu 0(4) - 20 mA (tương ứng 0 - 30 ppm) có sẵn để điều khiển thiết bị ghi hoặc thiết bị đo bên ngoài.

Khi đặt hàng vật tư, điều quan trọng là phải cung cấp thông tin chi tiết về cụm hiển thị/báo động, số P/N của từng vật tư cần mua, mô tả của nó và số sê-ri có liên quan.

Vật tư nên dự trữ sẵn trên tàu:

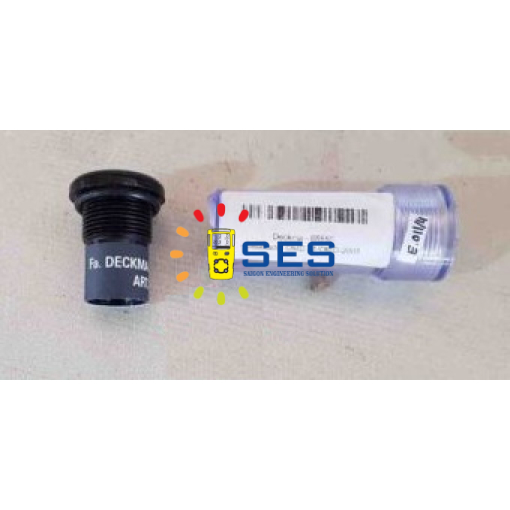

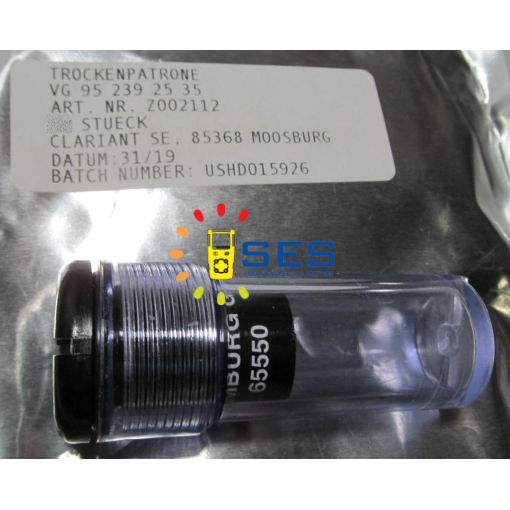

Hút ẩm - Desiccator, Art Number: 65550

Bộ Oring - Oring set, Art Number: 75775

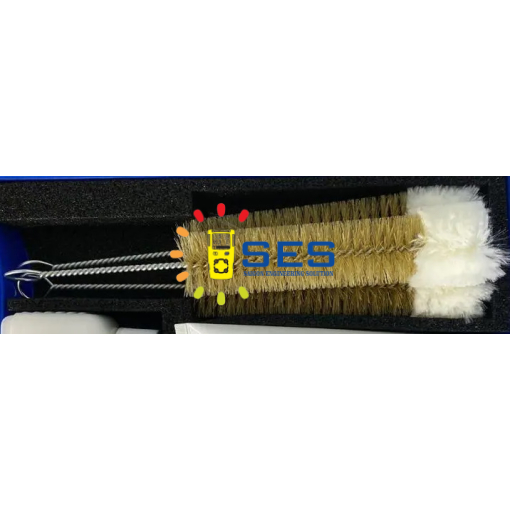

Chổi làm sạch buồng đo - Sensor Cell Cleaning Brush, Art Number: 30102

Bộ làm sạch cảm biến bằng tay, Art Number: 75780

Bộ Oring làm kín đi kèm, Part. No. 30605

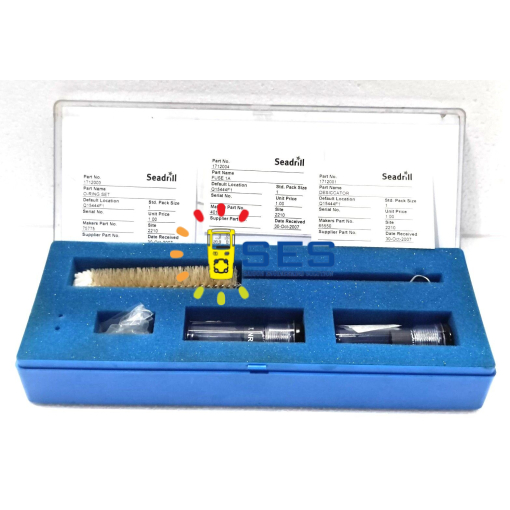

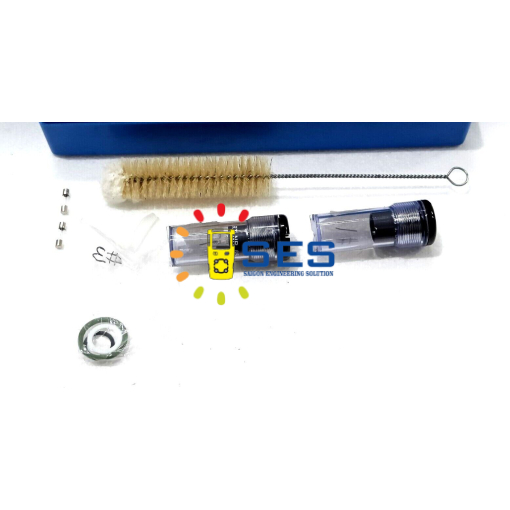

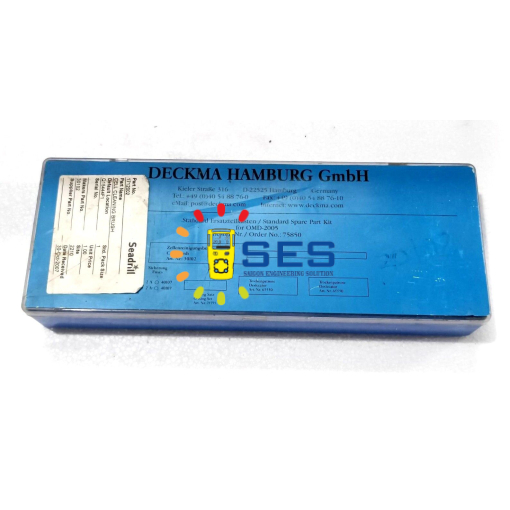

Bộ Kit vật tư dự trữ để bảo dưỡng thiết bị OMD-2005, order No. 75850

1. Hút ẩm, Art No.: 65550: 2 cái

2. Chổi làm sạch cảm biến, Art No.: 30102: 1 cái

3. Bộ Oring, Art No.: 75775: 1 bộ

4. Cầu chì T 2A, Art No.: 40107: 2 cái

TÊN VẬT TƯ	SỐ ART	HÌNH ẢNH
Bộ kit mẫu dầu chuẩn (Calibration Check Kit) cho OMD-11 / 12 / 15 / 17 / 24 / 32 / 2005 / 2008	18515
Axít Citric, ngâm qua đêm để làm sạch buồng đo, dùng cho tất cả các loại OMD (Citric Acid, 50ml for all OMD's)	18560
Tuýp kem làm sạch buồng đo (ống thủy tinh) dùng cho tất cả các dòng OMD (Sample Tube Cleaning Paste for all OMD's)	18565
Chổi làm sạch buồng đo dùng cho tất cả các dòng (Cell Cleaning Brush) OMD-7 / 11 / 12 / 15 / 17 / 21 / 2005	30102
Cầu chì (Fuse T1A) for OMD-2005	40105
Cầu chì (Fuse T2A) for OCD, OMD-11 / 12 / 15 / 17 / 21 / 2005	40107

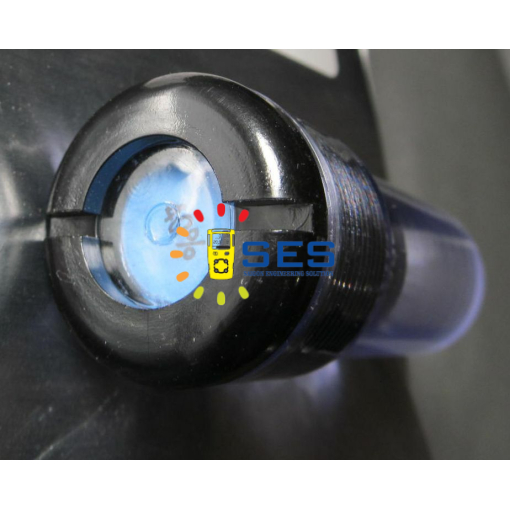

Lọc hút ẩm buồng đo (Desiccator) for OMD-21 / 2005	65550
Thẻ nhớ (Memory Card) for OMD-2005	75180
Khay thẻ nhớ dùng cho đầu đọc thẻ (Adapter for Memory Cards) for OMD-CR	75183
Đầu đọc thẻ nhớ (Deckma Card Reader) OMD-CR	75185
Pin cho đầu đọc thẻ nhớ (Battery) for OMD-CR	75187
Bo mạch màn hình (Display PCB) for OMD-2005	75300
Cụm van gạt 3 ngã (Valve Assembly Group) for OMD-2005	75400
Rơ le vị trí van gạt 3 ngã (Switch for Valve) for OMD-2005	75450
Nắp che rơ le vị trí van gạt 3 ngã (Cover for Switch) for OMD-2005	75456
Nắp vặn che buồng đo (Head Screw) for OMD-2005	75770

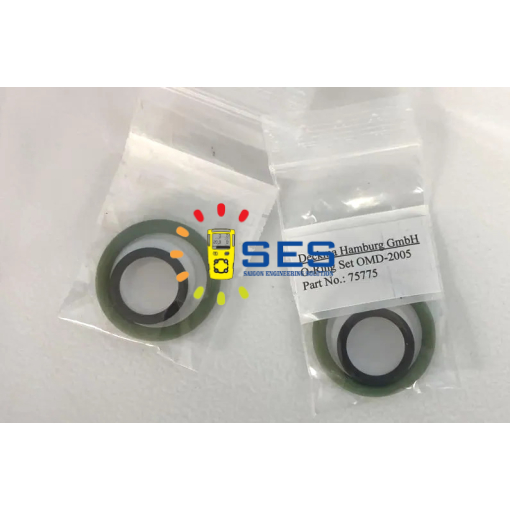

Bộ O-ring (O-Ring-Set) for OMD-2005	75775

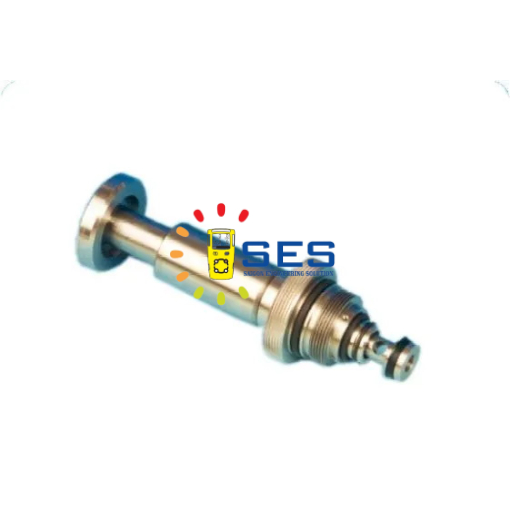

Thiết bị làm sạch buồng đo bằng tay (Manual Cell Cleaning Unit) for OMD-2005	75780
Dây cáp kết nối cảm biến và bộ điều khiển (Communication Cable) for OMD-2005	75810
Cáp giao tiếp bên trong (Internal Communication Cable) for OMD-2005	75820
Bột kit bảo dưỡng (Spare Part Set ) for OMD-2005	75850

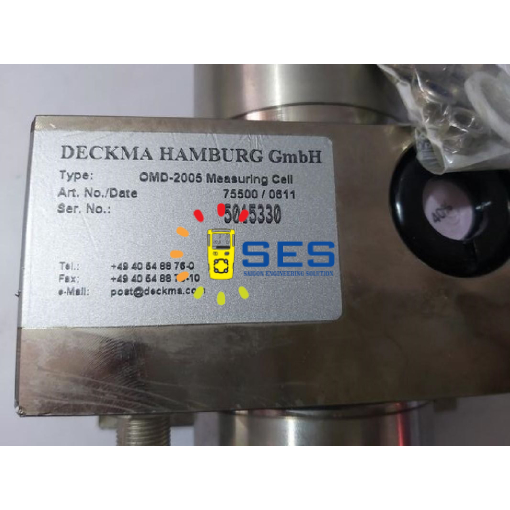

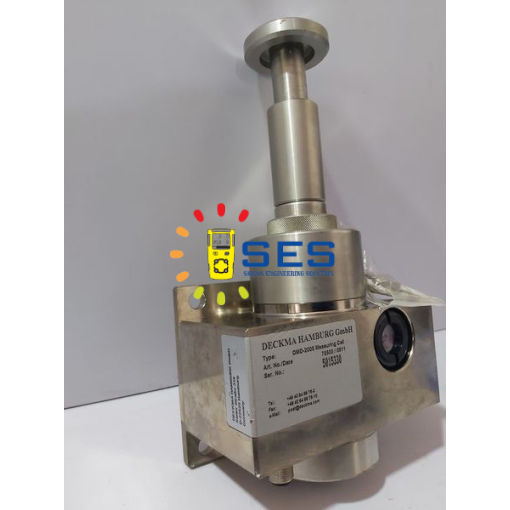

Cụm cảm biến đổi thay thế (Exchange Measuring Cell) for OMD-2005	2275500
