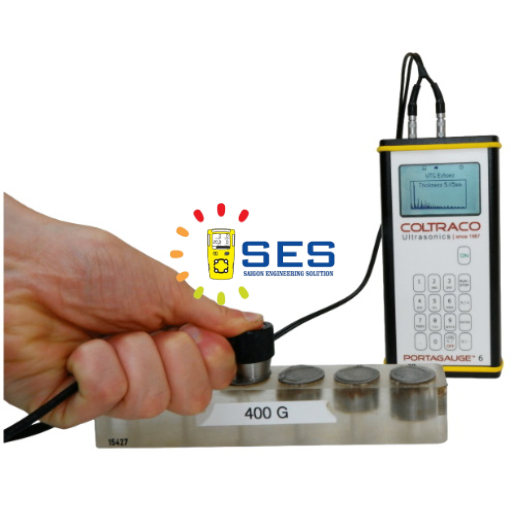

THIẾT BỊ SIÊU ÂM ĐO ĐỘ DÀY Portagauge® 6

Portagauge® 6 là thiết bị siêu âm đa xung dùng để đo độ dày của nhiều loại kim loại và nhựa cứng, bỏ qua bất kỳ lớp phủ nào có độ dày lên đến 20mm. Thiết bị được tích hợp bộ ghi dữ liệu để lưu trữ tới 200.000 phép đo độ dày và chức năng cảnh báo độ dày tối thiểu.

THÔNG SỐ KỸ THUẬT:

Kích thước: 168 x 82 x 31 mm (Hx W x D)

Khối lượng: 360g

Thang đo chiều dày đối với vật liệu thép: 1.50mm – 100.00mm

Loại vật liệu có thể đo: Hầu hết các vật liệu kim loại và nhựa: Thép cacbon, Thép không gỉ 304, Thép không gỉ 316, Gang, Gang dẻo, Đồng, PVC, Chì, Nylon, Polyetylen (PE), Nhôm, Amiăng, Sợi thủy tinh, Thủy tinh.

Độ chính xác: +/- 0.1 mm

Độ phân giải: +/- 0.01mm

Đơn vị đo: hệ mét hoặc inch

Chế độ đo: đa xung (bỏ qua lớp sơn dày tới 20mm)

Ghi dữ liệu:

* Bộ nhớ trong 4 MB để ghi dữ liệu, có khả năng ghi lại tới 200.000 kết quả đo.

* Nhật ký bao gồm ngày, giờ, mã định danh do người dùng thiết lập và kết quả đo, có thể tải xuống máy tính qua cổng micro-USB.

Tần số: 2.25 MHz, 2.5 MHz, 5.0 MHz

Màn hình hiển thị: màn hình đồ họa 128 x 68 pixel với đèn nền để làm việc trong điều kiện thiếu ánh sáng

Các tính năng bổ sung:

* Có thể tùy chỉnh đầu vào tốc độ âm thanh theo loại vật liệu cho phép người dùng kiểm tra theo vật liệu đo thực tế.
* Chức năng quét A để quan sát tình trạng vật liệu và xác minh xung phản hồi chính xác.
* Theo dõi dao động để hỗ trợ thực hiện phép đo chính xác.
* Cảnh báo độ dày tối thiểu, âm thanh cảnh báo khi phép đo độ dày giảm xuống dưới giá trị tối thiểu do người dùng cài đặt.

Nguồn cấp: dùng pin 9V PP3, sử dụng liên tục lên đến 12 giờ với chức năng tự động tắt sau 30 giây máy không làm việc. Tùy chọn nguồn 24/7 qua cổng micro-USB.

Nhiệt độ làm việc: -10°C đến +65°C (Thiết bị chính)

Mức bảo vệ: IP65 (vỏ thiết bị chính)

Loại cảm biến: cảm biến kép với cáp LEMO-00 dài 0,9m

Tùy chọn cảm biến:

* Cảm biến 2,5 MHz – đường kính 14mm, chắc chắn và đáng tin cậy nhất để đo độ dày vật liệu kim loại.
* Cảm biến 5,0 MHz – đường kính 10mm, để đo ống có đường kính không nhỏ hơn 25mm (1”).
* Cảm biến 5,0 MHz – đường kính 6mm, để đo ống có đường kính không nhỏ hơn 15mm (1/2”).

Chứng nhận:

* CE (Châu Âu).
* Đáp ứng các yêu cầu của các cơ quan đăng kiểm hàng hải về thiết bị kiểm tra đo độ dày dùng trong hàng hải.
* ISO 9001:2015 và ISO 14001.

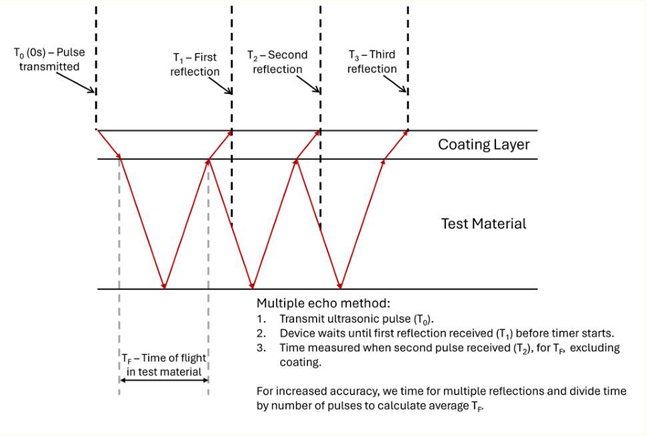

Khả năng đa xung phản hồi và bỏ qua lớp phủ sơn

Dễ dàng đo độ dày vật liệu xuyên qua các lớp sơn phủ mà không cần bóc chúng ra. Thiết bị có thể bỏ qua lớp sơn dày tới 20mm, cung cấp kết quả đo độ dày thực tế của vật liệu với độ chính xác đến +/- 0,1mm.

Thiết bị siêu âm đo độ dày Portagauge® 6 đo xuyên qua lớp phủ bảo vệ, cung cấp các phép đo độ dày chính xác và đáng tin cậy. Điều này giúp bạn xác định mức độ ăn mòn hoặc xói mòn mà không có nguy cơ gây ra hư hỏng do ăn mòn thêm.

Công nghệ đa xung phản hồi đáp ứng yêu cầu của các tổ chức đăng kiểm

Công nghệ siêu âm đa xung phản hồi tuân thủ các yêu cầu của Hiệp hội đăng kiểm và bỏ qua các lớp sơn hoặc lớp phủ có độ dày lên đến 20mm, cung cấp cho bạn độ dày kim loại thực tế CHỈ với các số đọc chính xác đến +/- 0,1mm.

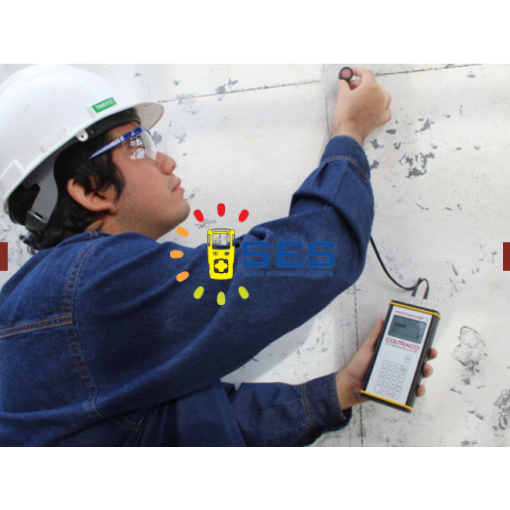

Người bạn đồng hành hoàn hảo cho phép đo độ dày thành vách

Thiết bị đo độ dày siêu âm đa xung Portagauge® 6 là thiết bị đo độ dày có độ chính xác và độ tin cậy cao, dùng để đo độ dày của nhiều loại kim loại và nhựa cứng, được phát triển để đáp ứng tiêu chuẩn BS EN 15317:2013, tiêu chuẩn về kiểm tra, phân tích và xác minh siêu âm cho thiết bị đo độ dày.

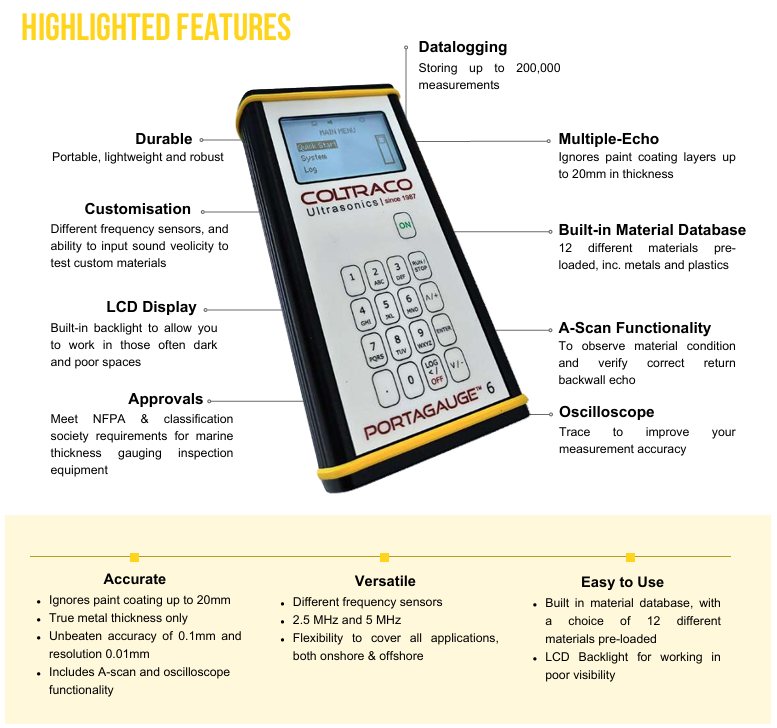

Một số tính năng của Portagauge® 6 bao gồm:

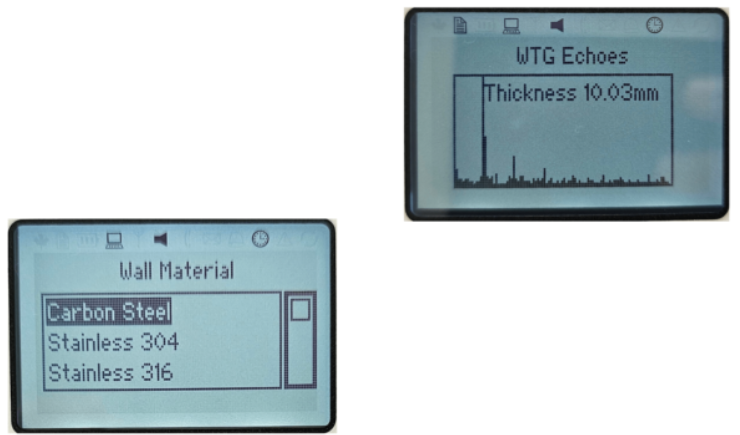

1. Cơ sở dữ liệu tích hợp với hơn 14 loại vật liệu khác nhau, chứa dữ liệu tốc độ âm thanh và tùy chọn nhập vật liệu cần kiểm tra.
2. Đơn vị đo có sẵn, có thể chọn theo cả hệ mét (mm) và hệ Anh (inch).
3. Chức năng theo dõi A-scan và dao động được tích hợp để hỗ trợ các phép đo.
4. Ghi dữ liệu - Lưu kết quả đo trực tiếp chỉ bằng một nút bấm.
5. Dành cho các ứng dụng hàng hải - đáp ứng các yêu cầu của Hiệp hội đăng kiểm và có đèn nền màn hình cho phép làm việc trong không gian tối, tầm nhìn hạn chế.

6. Thời lượng sử dụng lên đến 12 giờ sử dụng liên tục với pin PP3 9V tiêu chuẩn, dễ dàng thay thế, có chế độ tiết kiệm pin - tự động tắt sau 30 giây không hoạt động.
7. Kết nối nguồn USB - khi được cắm vào nguồn điện qua cổng USB, Portagauge® 6 sẽ chạy bằng nguồn USB, giúp kéo dài tuổi thọ pin và cho phép sử dụng liên tục nếu được kết nối với nguồn điện chính.

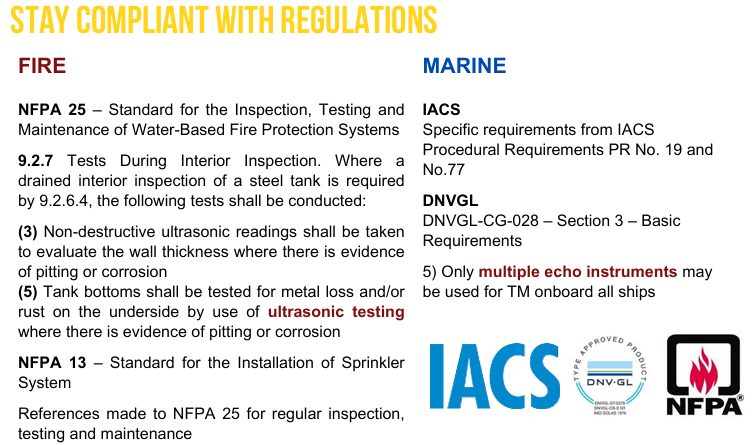

Tuân thủ các quy định:

HỆ THỐNG CHỮA CHÁY

NFPA 25 – Tiêu chuẩn Kiểm tra, Thử nghiệm và Bảo trì Hệ thống Phòng cháy Chữa cháy bằng nước.

9.2.7 Các Thử nghiệm trong quá trình kiểm tra bên trong. Khi yêu cầu kiểm tra bên trong bồn thép đã xả nước theo mục 9.2.6.4, các thử nghiệm sau đây sẽ được thực hiện:

(3) Đo siêu âm không phá hủy để đánh giá độ dày thành bồn khi có dấu hiệu rỗ hoặc ăn mòn.

(5) Kiểm tra đáy bồn xem có bị hao hụt kim loại và/hoặc rỉ sét ở mặt dưới bằng cách sử dụng thử nghiệm siêu âm khi có dấu hiệu rỗ hoặc ăn mòn.

NFPA 13 – Tiêu chuẩn Lắp đặt hệ thống phun nước chữa cháy.

Tham khảo NFPA 25 để kiểm tra, thử nghiệm và bảo trì thường xuyên.

HÀNG HẢI

Hội đăng kiểm quốc tế (IACS)
Các yêu cầu cụ thể từ IACS.

Yêu cầu về thủ tục (PR) số 19 và số 77.

Đăng kiểm DNV GL
DNVGL-CG-028 – Phần 3 – Yêu cầu cơ bản

5) Chỉ được sử dụng thiết bị đo siêu âm đa xung để đo chiều dày trên tất cả các tàu.
