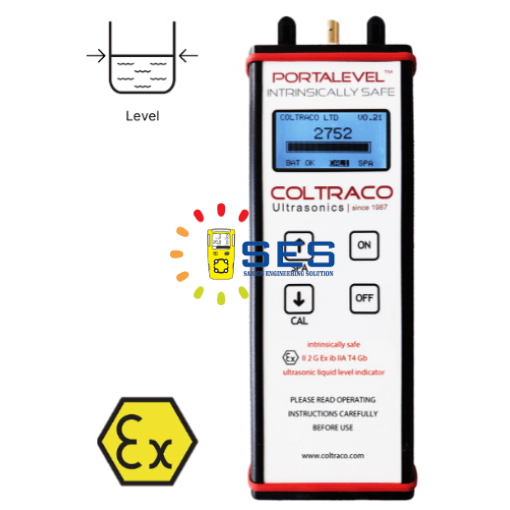

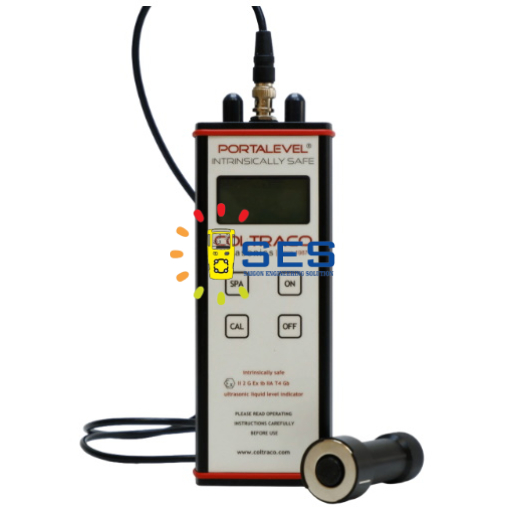

Thiết bị đo mức chất lỏng - Portalevel® IS

Thiết bị siêu âm đo mức ATEX Zone 1

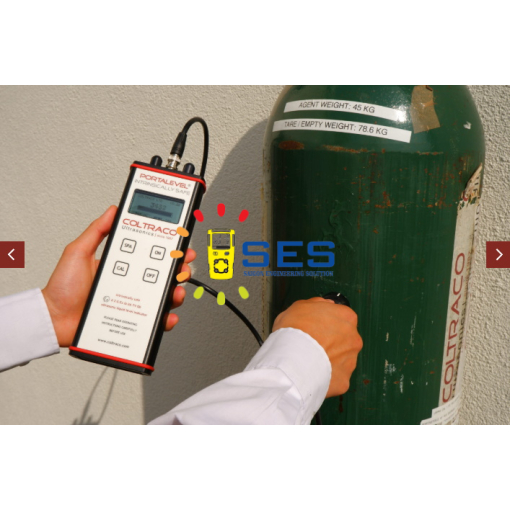

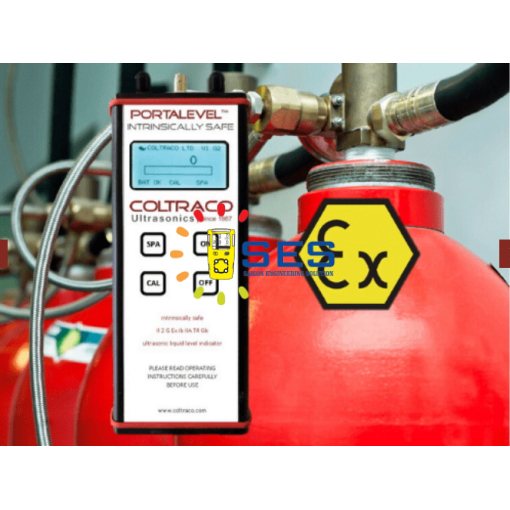

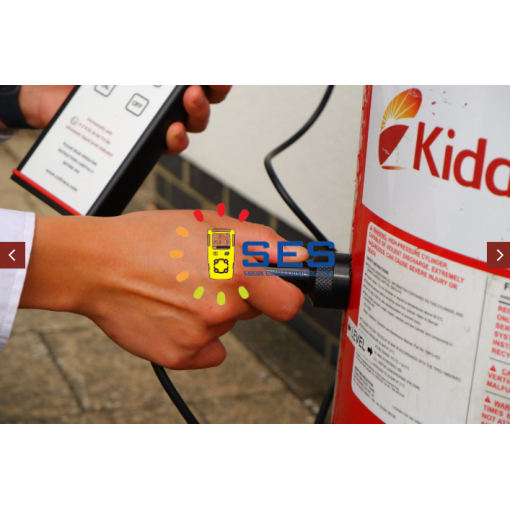

Portalevel® INTRINSICALLY SAFE là thiết bị siêu âm đo mức chất lỏng chuyên dụng, an toàn tuyệt đối. Thiết bị được thiết kế để giám sát không xâm lấn lượng chất lỏng trong các hệ thống chữa cháy trong môi trường nguy hiểm, dễ nổ. Thiết bị này là công cụ lý tưởng để kiểm tra lượng chất lỏng trong bình chứa tại các khu vực nguy hiểm theo tiêu chuẩn ATEX Zone 1, Zone 2 và các khu vực được phân loại.

Thiết bị siêu âm đo mức loại có tính năng an toàn cháy nổ

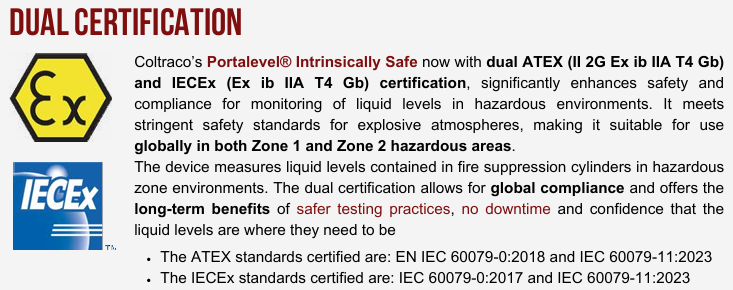

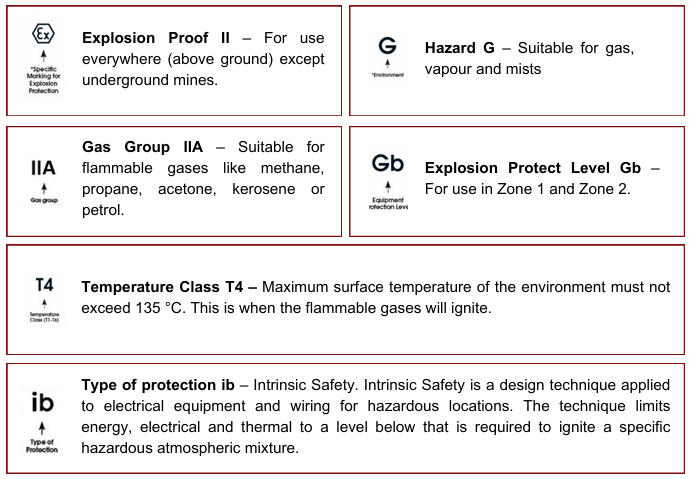

Được phê duyệt sử dụng trong Khu vực 1 và Khu vực 2, đạt chứng nhận ATEX II 2 G Ex ib IIA T4 Gb và IECEx (Ex ib IIA T4 Gb), thiết bị Portalevel® INTRINSICALLY SAFE có thể được sử dụng ngay cả trong những môi trường nhạy cảm nhất.

Thiết bị có thể được sử dụng để xác định mức chất lỏng trong bất kỳ hệ thống chữa cháy hóa lỏng nào, bao gồm CO2, FM200®, NOVEC™ 1230, khi các hệ thống này được lắp đặt trong Khu vực ATEX.

Điều này giúp loại bỏ nhu cầu xin Giấy phép Làm việc Nóng để kiểm tra hệ thống chữa cháy của bạn, mang lại lợi ích đáng kể về thời gian, chi phí và an toàn so với việc cân khối lượng từng bình chữa cháy riêng lẻ.

Chứng nhận kép cho phép tuân thủ toàn cầu và mang lại lợi ích lâu dài nhờ quy trình kiểm tra an toàn hơn, không có thời gian chết và độ tin tưởng rằng mức chất lỏng luôn ở mức cần thiết.

Các tiêu chuẩn được chứng nhận ATEX là: EN IEC 60079-0:2018 và IEC 60079-11:2023
Các tiêu chuẩn được chứng nhận IECEx là: IEC 60079-0:2017 và IEC 60079-11:2023

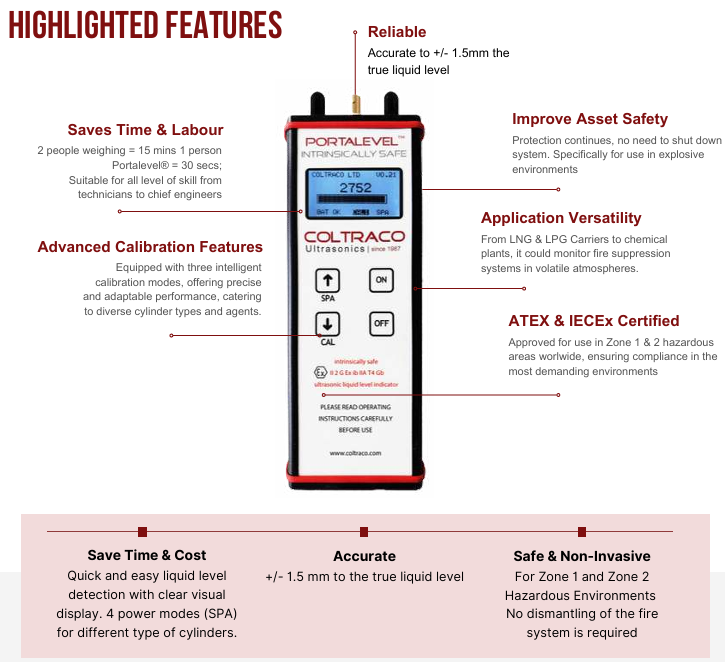

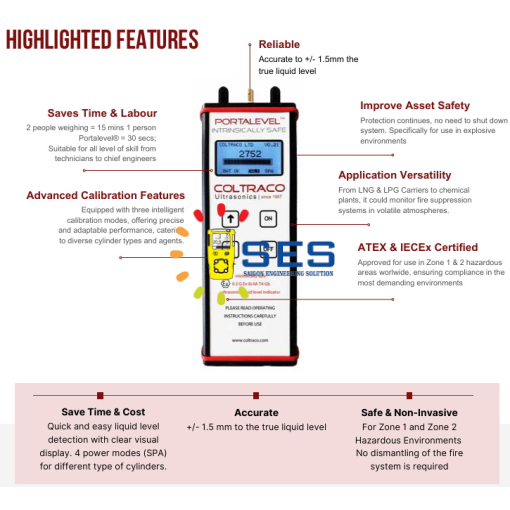

Để đáp ứng các yêu cầu về công suất đầu ra của ATEX, thiết bị Portalevel® INTRINSICALLY SAFE phát ra tín hiệu yếu hơn nhiều so với dòng Portalevel® MAX. Để thích ứng với điều này, chúng tôi đã phát triển và điều chỉnh các thuật toán hiệu chuẩn để cung cấp ba "chế độ" hiệu chuẩn, bao gồm chế độ hiệu chuẩn thông minh (iCal).

Portalevel® INTRINSICALLY SAFE cũng có bốn cài đặt mức công suất khác nhau, dành cho các bình khí lớn hơn hoặc bị ăn mòn nhiều hơn. Điều này, kết hợp với ba tùy chọn hiệu chuẩn, cho phép thiết bị được sử dụng trên nhiều loại bình khí và chất chữa cháy khác nhau, với thao tác người dùng tối thiểu. Điều này rất quan trọng trong việc cho phép chúng tôi duy trì các tiêu chuẩn cao về độ chính xác (±1,5mm so với mức thực) và dễ sử dụng trong một thiết bị cầm tay, được phê duyệt theo tiêu chuẩn ATEX Zone 1.

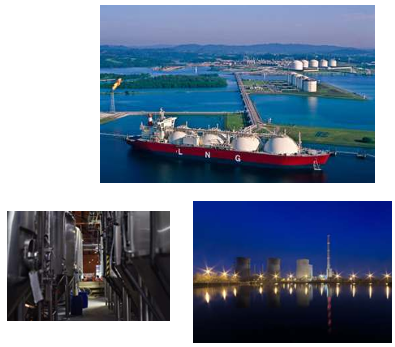

Được thiết kế chú trọng đến an toàn, Portalevel® INTRINSICALLY SAFE đặc biệt thích hợp dùng cho các khu vực có khả năng tồn tại khí, hơi  dễ bay hơi hoặc dễ nổ trong không khí (IECEx Zone 1), chẳng hạn như:

* Tàu chở khí LNG và LPG.
* Tàu chở xăng dầu.
* Giàn khoan ngoài khơi chứa khí dễ cháy.
* Nhà máy hóa chất.
* Nhà máy và cơ sở khí đốt.

Chuyển đổi mức chất lỏng sang trọng lượng

Việc theo dõi mức chất lỏng trong bình chữa cháy là một khía cạnh quan trọng trong bất kỳ kế hoạch bảo dưỡng hệ thống chữa cháy nào, tuy nhiên, việc hiểu rõ mối liên hệ giữa mức chất lỏng và trọng lượng nạp của bình cũng quan trọng không kém. Coltraco Ultrasonics cung cấp sản phẩm Portalevel® dùng kết hợp với các thiết bị đo mức, giúp tính chuyển đổi từ mức chất lỏng sang khối lượng của chất chữa cháy còn lại trong bình.

Máy tính Portasteele® tính toán khối lượng chất chữa cháy của bình chữa cháy. Máy tính thực hiện việc này bằng cách sử dụng mức chất lỏng được xác định bởi các dòng sản phẩm Portalevel®, hoặc bằng cách sử dụng mức chất chữa cháy cần thiết cho một trọng lượng nhất định của chất chữa cháy. Máy tính Portasteele® được bán dưới dạng một thiết bị độc lập trên máy tính bảng cầm tay, 7 inch, để sử dụng kết hợp với các dòng sản phẩm đo mức Portalevel®.

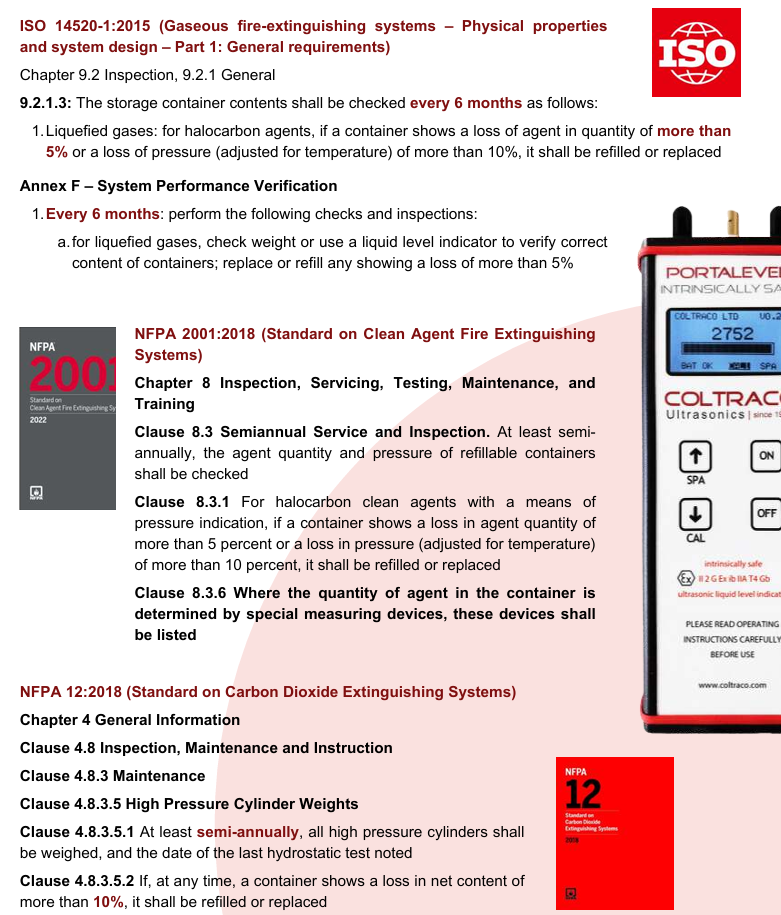

Tuân thủ Quy định

ISO 14520-1:2015 (Hệ thống chữa cháy bằng khí – Tính chất vật lý và thiết kế hệ thống – Phần 1: Yêu cầu chung)

Chương 9.2 Kiểm tra, 9.2.1 Tổng quát

9.2.1.3: Kiểm tra dung tích bình chữa cháy 6 tháng một lần như sau:

Khí hóa lỏng: đối với khí halocarbon, nếu bình chứa bị hao hụt dung tích hơn 5% hoặc áp suất (điều chỉnh theo nhiệt độ) hơn 10%, phải được nạp lại hoặc thay thế.

Phụ lục F – Kiểm tra Hiệu suất Hệ thống

* Mỗi 6 tháng: thực hiện các kiểm tra sau:

Đối với khí hóa lỏng, kiểm tra khối lượng hoặc sử dụng dụng cụ đo mức chất lỏng để xác minh dung tích bình chứa chính xác; thay thế hoặc nạp lại bất kỳ bình chứa nào bị hao hụt hơn 5%.

NFPA 2001:2018 (Tiêu chuẩn về Hệ thống Chữa cháy bằng Khí sạch)

Chương 8: Kiểm tra, Bảo dưỡng, Thử nghiệm, Bảo trì và Đào tạo

Mục 8.3 Bảo dưỡng và kiểm tra định kỳ sáu tháng một lần. Ít nhất sáu tháng một lần, lượng chất khí và áp suất của các bình chứa có thể nạp lại phải được kiểm tra.

Mục 8.3.1 Đối với các chất chữa cháy sạch halocarbon có phương tiện chỉ báo áp suất, nếu bình chứa cho thấy lượng chất chữa cháy bị mất hơn 5% hoặc áp suất (điều chỉnh theo nhiệt độ) hơn 10%, bình chứa đó phải được nạp lại hoặc thay thế.

Mục 8.3.6 Khi lượng chất chữa cháy trong bình chứa được xác định bằng các thiết bị đo lường đặc biệt, các thiết bị này phải được liệt kê.

NFPA 12:2018 (Tiêu chuẩn về Hệ thống chữa cháy bằng khí CO2)

Chương 4: Thông tin Chung

Mục 4.8 Kiểm tra, Bảo trì và Hướng dẫn.

Mục 4.8.3 Bảo dưỡng

Mục 4.8.3.5 Trọng lượng các bình chữa cháy cao áp

Mục 4.8.3.5.1 Ít nhất 6 tháng / 1 lần, tất cả các bình chữa cháy áp suất cao phải được cân và ghi lại ngày thử nghiệm thủy tĩnh cuối cùng.

Mục 4.8.3.5.2 Tại bất kỳ thời điểm nào, nếu bình chữa cháy cho thấy khối lượng bị giảm đi hơn 10% thì bình chữa cháy đó phải được nạp lại hoặc thay thế.
